Xususiyatlari
● Hot-pluggable SFP to'plami
● Dupleks LC ulagichi
● 10 gigagertsli ITU tarmog‘i, C diapazoni
● Quvvat manbai:+3.3V
● Elektromagnit shovqinni kamaytirish uchun metall qobiq
● Quvvat iste'moli<1.5W
● Harorat diapazoni: 0~ 70 daraja
Mahsulot tafsilotlari

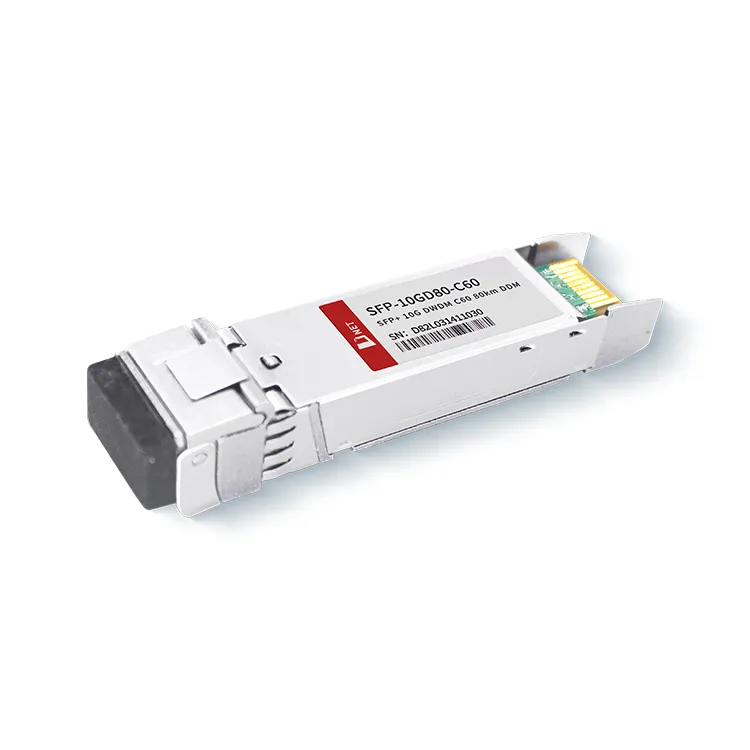

D-net kompaniyasining 10G DWDM 80KM C60 optik qabul qiluvchisi 9,95 dan 11,3 Gb/s gacha bo‘lgan bit tezligini qo‘llab-quvvatlaydi. DWDM texnologiyasidan foydalangan holda, ushbu qabul qiluvchi-uzatuvchi bir vaqtning o'zida bir nechta to'lqin uzunliklarini bitta optik tola orqali uzatish imkonini beradi va shu bilan tarmoq hajmini oshiradi va tarmoqli kengligidan foydalanishni optimallashtiradi. C60 belgisi modulning C diapazoni to'lqin uzunligi oralig'ida ishlashini bildiradi. SFP+ DWDM 80KM C60 qabul qiluvchilar odatda 10GBASE-ZR/ZW Ethernet, Sonet OC-192/SDH, 10G Fiber Channel va DWDM tarmoqlarida oʻrnatiladi.
Issiq teglar: SFP+10G DWDM C60 80km, Xitoy SFP+10G DWDM C60 80km ishlab chiqaruvchilar, yetkazib beruvchilar, zavod
Mutlaq maksimal reytinglar
|
Parametr |
Belgi |
Min. |
Oddiy |
Maks. |
Birlik |
|
Saqlash harorati |
TS |
-40 |
+85 |
daraja |
|
|
Kosonning ishlash harorati |
TA |
0 |
70 |
daraja |
|
|
Maksimal ta'minot kuchlanishi |
Vcc |
-0.5 |
4 |
V |
|
|
Nisbiy namlik |
RH |
0 |
85 |
% |
Elektr xususiyatlari
(TOP=0 dan 70 gachadaraja , VCC=3,135 dan 3,465 voltgacha)
|
Parametr |
Belgi |
Min. |
Oddiy |
Maks. |
Birlik |
Eslatma |
|
Ta'minot kuchlanishi |
Vcc |
3.135 |
3.465 |
V |
||
|
Ta'minot oqimi |
Icc |
450 |
mA |
|||
|
Quvvat iste'moli |
P |
1.5 |
W |
|||
|
Transmitter bo'limi |
||||||
|
Kirish differensial empedansi |
Richida |
100 |
Ω |
1 |
||
|
Tx kiritish bir uchli doimiy kuchlanish bardoshliligi (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Differensial kirish kuchlanishining o'zgarishi |
Vin, pp |
180 |
700 |
mV |
2 |
|
|
Uzatishni o'chirish kuchlanishi |
VD |
2 |
Vcc |
V |
3 |
|
|
Transmit Enable Voltage |
VUZ |
Vee |
Vee+0.8 |
V |
||
|
Qabul qiluvchilar bo'limi |
||||||
|
Yagona uchli chiqish kuchlanishiga tolerantlik |
V |
-0.3 |
4 |
V |
||
|
Rx Chiqish farqi kuchlanishi |
Vo |
300 |
850 |
mV |
||
|
Rx Chiqishning ko'tarilish va pasayish vaqti |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS xatosi |
VLOS xatosi |
2 |
VccHOST |
V |
5 |
|
|
LOS Oddiy |
VLOS normasi |
Vee |
Vee+0.8 |
V |
5 |
|
Optik parametrlar
(TOP=0 dan 70 gachadaraja , VCC=3,135 dan 3,465 voltgacha)
|
Parametr |
Belgi |
Min. |
Oddiy |
Maks. |
Birlik |
Eslatma |
|
Transmitter bo'limi |
||||||
|
Optik to'lqin uzunligi - hayotning oxiri |
λ |
X-100 |
X |
X+100 |
pm |
|
|
Optik to'lqin uzunligi - hayotning boshlanishi |
λ |
X-25 |
X |
X+25 |
pm |
|
|
O'rtacha optik quvvat |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
Lazerni o'chirish quvvati |
Poff |
-30 |
dBm |
|||
|
Yo'q bo'lib ketish nisbati |
ER |
8.2 |
dB |
|||
|
Transmitter dispersiyasi jazosi |
TDP |
3.0 |
dB |
2 |
||
|
Shovqinning nisbiy intensivligi |
Rin |
-128 |
dB/Hz |
3 |
||
|
Qaytish yo'qolishining optik bardoshliligi |
20 |
dB |
||||
|
Qabul qiluvchilar bo'limi |
||||||
|
Markaziy to'lqin uzunligi |
λr |
1480 |
1565 |
nm |
||
|
Los Assert |
LOSA |
-40 |
- |
dBm |
||
|
Los shirinligi |
LOSD |
-24 |
dBm |
|||
|
Los-gisterezis |
LOSH |
0.5 |
dB |
|||
|
Haddan tashqari yuk |
Shanba |
-7 |
dBm |
5 |
||
|
Qabul qiluvchining aksi |
Rrx |
-12 |
dB |
|||
Buyurtma haqida ma'lumot
|
Qism raqami |
Tavsif |
|
SFP-10GD80-C60 |
10G DWDM 80KM C60 qabul qiluvchi-uzatuvchisi issiq ulanishi mumkin, Dupleks LC, +3.3V, 100GHz, DWDM EML&APD, Yagona rejim |
TSS
1. DWDM SFP nima?
Javob: DWDM SFP Optik moduli WDM optik modulining bir turiga tegishli. SFP+ DWDM 80KM C60 qabul qiluvchisi DWDM texnologiyasini qabul qiladi, bu ma'lumotlarni uzatish uchun bir nechta optik signallarni optik tolaga qayta ishlatish uchun turli to'lqin uzunliklaridan foydalanadi.
2. Uzoq masofaga ulanish uchun qanday SFP talab qilinadi?
Javob: Standart yagona rejimli SFPlar 10 km gacha, kengaytirilgan yagona rejimli SFPlar esa 80 km gacha uzatishi mumkin. Qisqa masofalar va arzonroq variant uchun ko'p rejimli SFPlar ajoyib echimdir. Standart ko'p rejimli SFP 500 m gacha, kengaytirilgan ko'p rejimli SFP esa 2 km gacha uzatishi mumkin.
