D-net optik qabul qiluvchi modul xizmati
● Moslik yordami:D-NET optik modullarning etakchi ishlab chiqaruvchilarning uskunalari bilan mos kelishini ta'minlash uchun moslik xizmatlarini taklif qiladi.
● Shaxsiylashtirilgan xizmatlar:D-NET o'z mahsulotlari uchun OEM moslashtirish imkoniyatlarini taqdim etadi. Talabga ko'ra, mijozlar o'zlarining ehtiyojlariga moslashtirilgan rangli logotip yorliqlariga ega bo'lishlari mumkin.
● Standart yetkazib berish muddati:3 kun
● Keng yuk tashish echimlari:D-NET ishonchli yuk tashish xizmatlarini ta'minlash uchun SF, FedEx, DHL, UPS va boshqalar kabi nufuzli kurerlik kompaniyalari bilan hamkorlik qiladi.
Xususiyatlari
● 1,25 Gbit/s gacha bo'lgan bit tezligini qo'llab-quvvatlaydi
● Hot-pluggable SFP izi mavjud
● CWDM DFB lazer va PIN-kod foto detektori bilan jihozlangan, SMF da 80 km gacha uzatish imkoniyatiga ega.
● SFP MSA va SFF-8472 spetsifikatsiyalariga mos, dupleks LC uyasi mavjud
● RoHSga mos keladi
● Bitta +3.3V quvvat manbaidan quvvatlanadi
● Haqiqiy vaqtda raqamli diagnostika monitoringini o'z ichiga oladi
● Ishlash qutisi harorati diapazoni:
-Standart: 0 dan +70 darajagacha
- Sanoat: -40 dan +85 darajagacha
Ilovalar
● 1,25Gbps Optik tizimlar
● Gigabit Ethernet
● 1,063 Gbit/s tolali kanal
● Boshqa optik havolalar
Mahsulot tafsilotlari
Transceiverlar SFP koʻp manbali kelishuviga va SFF-8472 da koʻrsatilgan raqamli diagnostika funksiyalariga toʻliq mos keladi. Ular uchta asosiy komponentdan iborat: CWDM DFB lazer uzatuvchisi, trans-empedansli kuchaytirgich (TIA) bilan birlashtirilgan PIN-fotodiod va MCU boshqaruv bloki. Barcha modullar I sinf lazer xavfsizligi standartlariga mos keladi.
Issiq teglar: SFP 1G 1000base CWDM 1270nm 80km, Xitoy SFP 1G 1000base CWDM 1270nm 80km ishlab chiqaruvchilar, etkazib beruvchilar, zavod
Mutlaq maksimal reytinglar
|
Parametr |
Belgi |
Min |
Maks |
Birlik |
|
Ta'minot kuchlanishi |
Vcc |
-0.5 |
4.5 |
V |
|
Saqlash harorati |
Ts |
-40 |
+85 |
daraja |
|
Ishlash namligi |
- |
5 |
85 |
% |
Tavsiya etilgan ishlash shartlari
|
Parametr |
Belgi |
Min |
Oddiy |
Maks |
Birlik |
|
|
Ishlash qutisi harorati |
Standart |
Tc |
0 |
+70 |
daraja |
|
|
Kengaytirilgan |
-20 |
+80 |
daraja |
|||
|
Sanoat |
-40 |
+85 |
daraja |
|||
|
Quvvat manbai kuchlanishi |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
|
Quvvat manbai oqimi |
Icc |
300 |
mA |
|||
|
Ma'lumot tezligi |
0.1 |
1.25 |
Gbit/s |
|||
Optik va elektr xususiyatlari
|
Parametr |
Belgi |
Min |
Oddiy |
Maks |
Birlik |
Eslatmalar |
||
|
Transmitter |
||||||||
|
Markaziy to'lqin uzunligi |
λc |
λc-6.5 |
λc |
λc+6.5 |
nm |
|||
|
Spektral kenglik (-20dB) |
Δλ |
1 |
nm |
|||||
|
Yon rejimda bostirish nisbati |
SMSR |
30 |
- |
dB |
||||
|
O'rtacha chiqish quvvati |
Ptashqariga |
0 |
+4.0 |
dBm |
1 |
|||
|
Yo'q bo'lib ketish nisbati |
ER |
9.0 |
dB |
|||||
|
Ma'lumotlarni kiritish burilish differensial |
VIN |
180 |
1200 |
mV |
2 |
|||
|
Kirish differensial empedansi |
ZIN |
90 |
100 |
110 |
Ω |
|||
|
TX o'chirib qo'yish |
Oʻchirish |
2.0 |
Vcc |
V |
||||
|
Yoqish |
0 |
0.8 |
V |
|||||
|
TX xatosi |
Xato |
2.0 |
Vcc |
V |
||||
|
Oddiy |
0 |
0.8 |
V |
|||||
|
Qabul qiluvchi |
||||||||
|
Markaziy to'lqin uzunligi |
λc |
1270 |
1610 |
nm |
||||
|
Qabul qiluvchining sezgirligi |
-26 |
dBm |
3 |
|||||
|
Qabul qiluvchining ortiqcha yuklanishi |
-1 |
dBm |
3 |
|||||
|
LOS De-Assert |
LOSD |
-27 |
dBm |
|||||
|
LOS Assert |
LOSA |
-38 |
dBm |
|||||
|
LOS histerizisi |
0.5 |
4 |
dB |
|||||
|
Ma'lumotni chiqarish burilish differensial |
Vtashqariga |
600 |
800 |
1000 |
mV |
4 |
||
|
LOS |
Yuqori |
2.0 |
Vcc |
V |
||||
|
Past |
0.8 |
V |
||||||
Eslatmalar
1. Optik quvvat SMFga ishga tushiriladi.
2. PECL kiritish, ichki AC bilan bog'langan va tugatilgan.
3. PRBS 27-1 test namunasi @1250Mbps bilan oʻlchanadi, BER 1×10-12 dan kam yoki unga teng.
4. Ichki o'zgaruvchan tok bilan bog'langan.
Buyurtma haqida ma'lumot
|
Qism raqami |
Tavsif |
|

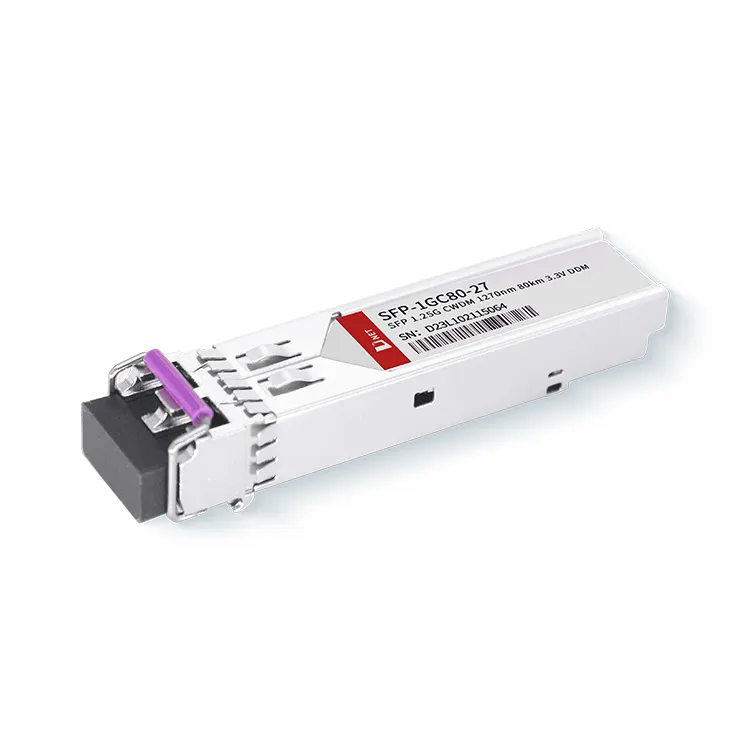

SFP-1GC80-27 |
1,25 Gbit/s SFP CWDM qabul qiluvchi, yagona rejim, 80 km masofa |
TSS
1. 1G SFP nimani anglatadi?
Javob: 1G SFP sekundiga 1 Gigabit ma'lumotlarni uzatish tezligini qo'llab-quvvatlaydigan 1 Gigabit kichik Form-faktorli Pluggable'ni ifodalaydi.
2. SFP qabul qiluvchini qanday tanlash mumkin?
1.Moslik: SFP moduli tarmoq uskunangiz bilan foydalanish uchun mos ekanligini tasdiqlang.
2.Ma'lumot tezligi: Sizning maxsus tarmoq talablaringiz asosida kerakli ma'lumot tezligini aniqlang.
3.Fiber turi: Siz bitta rejimli yoki ko'p rejimli optik tolali kabellardan foydalanasizmi, o'ylab ko'ring.
4.Distance: Tarmoq ichidagi uzatish va qabul qilish nuqtalari orasidagi masofani belgilang.
5.Ulagich turi: Tarmoq qurilmalaringiz uchun zarur bo'lgan ulagich turini tekshiring.
