Mahsulot tafsilotlari

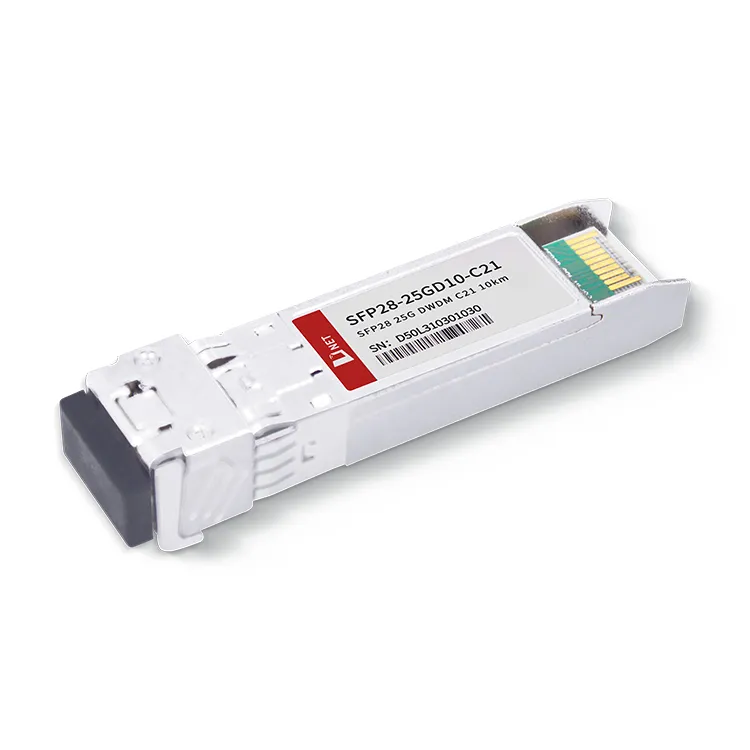

D-net’ning 25G DWDM C21 10KM qabul qiluvchi moduli DWDM EML lazeri, MCU boshqaruv bloki va oldindan kuchaytirgichni o‘z ichiga olgan yuqori darajada integratsiyalangan optik kichik yig‘ilishni o‘z ichiga oladi. 25G SFP28 DWDM 10KM moduli bir rejimli tola bilan foydalanish uchun maxsus ishlab chiqilgan va C-diapazonli DWDM to'lqin uzunligidan foydalangan holda 100 GHz ITU tarmog'ida nominal to'lqin uzunligida ishlaydi. U 25G Ethernet va CPRI 10 ilovalarida keng qo'llaniladi.
Issiq teglar: SFP28 DWDM C21 10KM qabul qiluvchi modul, Xitoy SFP28 DWDM C21 10KM qabul qiluvchi modul ishlab chiqaruvchilar, yetkazib beruvchilar, zavod
|
Parametr |
Belgi |
Min |
Maks |
Birlik |
|
Ta'minot kuchlanishi |
Vcc |
-0.5 |
4.5 |
V |
|
Saqlash harorati |
Ts |
-40 |
+85 |
daraja |
|
Ishlash namligi |
- |
5 |
85 |
% |
Mutlaq maksimal reytinglar
|
Parametr |
Belgi |
Min |
Maks |
Birlik |
|
Ta'minot kuchlanishi |
Vcc |
-0.5 |
4.5 |
V |
|
Saqlash harorati |
Ts |
-40 |
+85 |
daraja |
|
Ishlash namligi |
- |
5 |
85 |
% |
Tavsiya etilgan ishlash shartlari
|
Parametr |
Belgi |
Min |
Oddiy |
Maks |
Birlik |
|
Ishlash qutisi harorati |
Tc |
0 |
+70 |
daraja |
|
|
Quvvat manbai kuchlanishi |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
Quvvat manbai oqimi |
Icc |
700 |
mA |
||
|
Ma'lumot tezligi |
25.78 |
Gbit/s |
Optik va elektr xususiyatlari
|
Parametr |
Belgi |
Min |
Oddiy |
Maks |
Birlik |
Eslatmalar |
||
|
Transmitter |
||||||||
|
Markaziy to'lqin uzunligi |
λc |
1528.77 |
1563.05 |
nm |
||||
|
Spektral kenglik (-20dB) |
Δλ |
1 |
nm |
|||||
|
Yon rejimda bostirish nisbati |
SMSR |
30 |
- |
dB |
||||
|
O'rtacha chiqish quvvati |
Ptashqariga |
-1 |
+6 |
dBm |
1 |
|||
|
Yo'q bo'lib ketish nisbati |
ER |
6 |
dB |
|||||
|
Ma'lumotlarni kiritish burilish differensial |
VIN |
180 |
850 |
mV |
2 |
|||
|
Kirish differensial empedansi |
ZIN |
90 |
100 |
110 |
Ω |
|||
|
TX o'chirib qo'yish |
Oʻchirish |
2.0 |
Vcc |
V |
||||
|
Yoqish |
0 |
0.8 |
V |
|||||
|
TX xatosi |
Xato |
2.0 |
Vcc |
V |
||||
|
Oddiy |
0 |
0.8 |
V |
|||||
|
Qabul qiluvchi |
||||||||
|
Markaziy to'lqin uzunligi |
λc |
1510 |
1570 |
nm |
||||
|
Qabul qiluvchining sezgirligi |
-15 |
dBm |
3 |
|||||
|
Qabul qiluvchining ortiqcha yuklanishi |
2 |
dBm |
3 |
|||||
|
LOS De-Assert |
LOSD |
-16 |
dBm |
|||||
|
LOS Assert |
LOSA |
-35 |
dBm |
|||||
|
LOS histerizisi |
0.5 |
dB |
||||||
|
Ma'lumotni chiqarish burilish differensial |
Vtashqariga |
300 |
900 |
mV |
4 |
|||
|
LOS |
Yuqori |
2.0 |
Vcc |
V |
||||
|
Past |
0.8 |
V |
||||||
Eslatmalar:
1. Optik quvvat SMFga ishga tushiriladi.
2. PECL kiritish, ichki AC bilan bog'langan va tugatilgan.
3. PRBS 231-1 sinov namunasi @25,78Gbps, BER 5E-5 dan kam yoki unga teng bo‘lgan holda o‘lchanadi.
4. Ichki o'zgaruvchan tok bilan bog'langan.
Buyurtma haqida ma'lumot
|
Qism raqami |
Tavsif |
|
SFP28-25GD10-C21 |
25,78 Gbit/s 25G DWDM C21 10KM qabul qiluvchi modul, SMF uchun 10 km masofa |
TSS
1. SFP28 qanday tezliklarni qo'llab-quvvatlaydi?
Javob: SFP 28 optik qabul qiluvchi qurilmasi LC ulagichidan foydalangan holda 25 Gbit/s uzatish tezligiga ega.
2. 25GbE qanchalik tez?
Javob: 25GbE 50 Gbps, 100 Gbps va undan yuqori chekilgan tezligiga oddiyroq yo'lni taqdim etadi. 25G texnologiyasi yetuklashgani sari foydalanuvchilar maʼlumotlar markazi tarmogʻidagi asosiy komponentlar oʻrtasida uzluksiz ishlashga erishishlari mumkin.
