Xususiyatlari
● 10 gigagertsli ITU tarmog‘i, C diapazoni
● DWDM EML transmitteri, APD foto detektori
● SMF ulanishining uzatish masofasi 80 km gacha
● Mos keladigan SFF 8472 raqamli diagnostika monitoringi interfeysi bilan
● Quvvat iste'moli<1.5W
● RoHSga mos keladi
Ilovalar
● 10GBASE-ZR/ZW Ethernet
● Sonet OC-192/SDH
● 10G Fiber kanali
● DWDM tarmoqlari
Mahsulot tafsilotlari

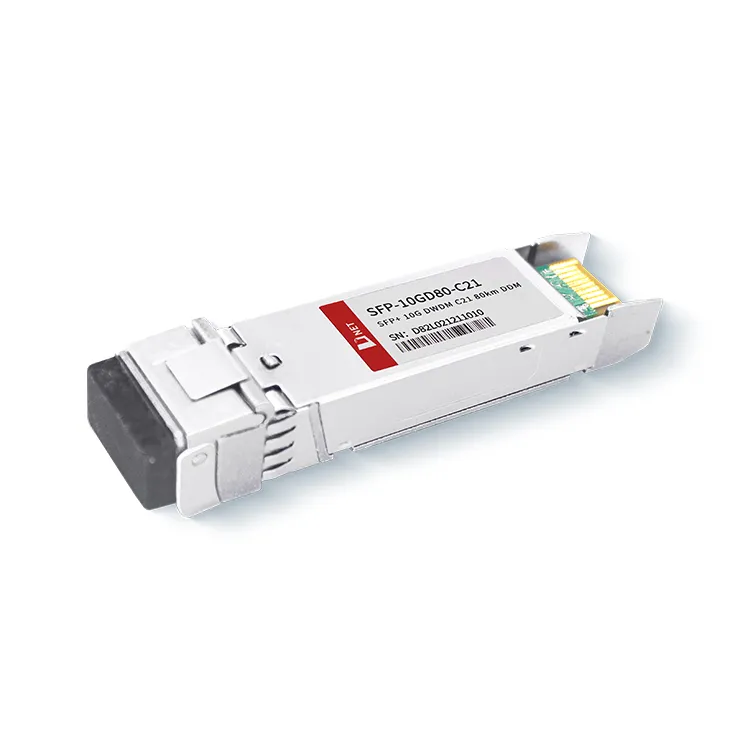

SFP-10GD80-C21 10Gb/s ketma-ket optik aloqa ilovalari uchun moʻljallangan boʻlib, u 10Gb/s ketma-ket elektr maʼlumotlar oqimini mos keladigan 10Gb/s optik chiqish signaliga aylantiradi va aksincha, 10 Gb / s optik kirish signalini 10 Gb / s ketma-ket elektr ma'lumotlar oqimiga aylantirish. Unda DWDM EML (elektro-absorbsion modulyatsiyalangan lazer) transmitteri va APD (Avalanche Photo-diode) fotodetektori ishlaydi. Metall qobiqdan foydalanish elektromagnit shovqinlarni kamaytiradi va mahsulot RoHS standartlariga mos keladi.
Issiq teglar: SFP+10G DWDM C21 80km, Xitoy SFP+10G DWDM C21 80km ishlab chiqaruvchilar, yetkazib beruvchilar, zavod
Mutlaq maksimal reytinglar
|
Parametr |
Belgi |
Min. |
Oddiy |
Maks. |
Birlik |
|
Saqlash harorati |
TS |
-40 |
+85 |
daraja |
|
|
Kosonning ishlash harorati |
TA |
0 |
70 |
daraja |
|
|
Maksimal ta'minot kuchlanishi |
Vcc |
-0.5 |
4 |
V |
|
|
Nisbiy namlik |
RH |
0 |
85 |
% |
Elektr xususiyatlari
(TOP=0 dan 70 gachadaraja , VCC=3,135 dan 3,465 voltgacha)
|
Parametr |
Belgi |
Min. |
Oddiy |
Maks. |
Birlik |
Eslatma |
|
Ta'minot kuchlanishi |
Vcc |
3.135 |
3.465 |
V |
||
|
Ta'minot oqimi |
Icc |
450 |
mA |
|||
|
Quvvat iste'moli |
P |
1.5 |
W |
|||
|
Transmitter bo'limi |
||||||
|
Kirish differensial empedansi |
Richida |
100 |
Ω |
1 |
||
|
Tx kiritish bir uchli doimiy kuchlanish bardoshliligi (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Differensial kirish kuchlanishining o'zgarishi |
Vin, pp |
180 |
700 |
mV |
2 |
|
|
Uzatishni o'chirish kuchlanishi |
VD |
2 |
Vcc |
V |
3 |
|
|
Transmit Enable Voltage |
VUZ |
Vee |
Vee+0.8 |
V |
||
|
Qabul qiluvchilar bo'limi |
||||||
|
Yagona uchli chiqish kuchlanishiga tolerantlik |
V |
-0.3 |
4 |
V |
||
|
Rx Chiqish farqi kuchlanishi |
Vo |
300 |
850 |
mV |
||
|
Rx Chiqishning ko'tarilish va pasayish vaqti |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS xatosi |
VLOS xatosi |
2 |
VccHOST |
V |
5 |
|
|
LOS Oddiy |
VLOS normasi |
Vee |
Vee+0.8 |
V |
5 |
|
Eslatma
1. To'g'ridan-to'g'ri TX ma'lumotlarini kiritish pinlariga ulangan. Pinlardan lazer drayveri ICga o'zgaruvchan tokni ulash.
2. 20%-80%
3. 100 ohmli differentsial tugatishga.
4. LOS - ochiq kollektor chiqishi. Xost taxtasida 4,7k – 10kŌ bilan tortib olinishi kerak. Oddiy ish mantiqiy 0; signalning yo'qolishi mantiqiy 1. Maksimal tortishish kuchlanishi 5,5V.
Optik parametrlar
(TOP=0 dan 70 gachadaraja , VCC=3,135 dan 3,465 voltgacha)
|
Parametr |
Belgi |
Min. |
Oddiy |
Maks. |
Birlik |
Eslatma |
|
Transmitter bo'limi |
||||||
|
Optik to'lqin uzunligi - hayotning oxiri |
λ |
X-100 |
X |
X+100 |
pm |
|
|
Optik to'lqin uzunligi - hayotning boshlanishi |
λ |
X-25 |
X |
X+25 |
pm |
|
|
O'rtacha optik quvvat |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
Lazerni o'chirish quvvati |
Poff |
-30 |
dBm |
|||
|
Yo'q bo'lib ketish nisbati |
ER |
8.2 |
dB |
|||
|
Transmitter dispersiyasi jazosi |
TDP |
3.0 |
dB |
2 |
||
|
Shovqinning nisbiy intensivligi |
Rin |
-128 |
dB/Hz |
3 |
||
|
Qaytish yo'qolishining optik bardoshliligi |
20 |
dB |
||||
|
Qabul qiluvchilar bo'limi |
||||||
|
Markaziy to'lqin uzunligi |
λr |
1480 |
1565 |
nm |
||
|
Los Assert |
LOSA |
-40 |
- |
dBm |
||
|
Los shirinligi |
LOSD |
-24 |
dBm |
|||
|
Los-gisterezis |
LOSH |
0.5 |
dB |
|||
|
Haddan tashqari yuk |
Shanba |
-7 |
dBm |
5 |
||
|
Qabul qiluvchining aksi |
Rrx |
-12 |
dB |
|||
Eslatma
1. 12dB aks ettirish.
2. IEEE802.3ae bo'yicha kuchlanishli qabul qiluvchi sinovlari shartlari. CSRS testi xost kengashining SFF-8431 talablariga mos kelishini talab qiladi.
3. OMAda ko'rsatilgan va eng yomon keng qamrovli stress holatida qabul qiluvchining ortiqcha yuklanishi.
Buyurtma haqida ma'lumot
|
Qism raqami |
Tavsif |
|
SFP-10GD80-C21 |
10Gb/s 80km DWDM SFP+ qabul qiluvchi-uzatish moslamasi, dupleks LC, +3.3V, 100GHz, DWDM EML&APD, Yagona rejim |
TSS
1. 10G dwdm 80km nima?
Javob: 10G DWDM 80km DWDM yordamida 80 km masofada 10G tezlikda ma'lumotlarni uzatish imkonini beruvchi optik aloqa texnologiyasi turiga ishora qiladi. DWDM - har biri boshqa to'lqin uzunligida uzatiladigan bir nechta optik signallarni birlashtirish va bitta optik tola orqali uzatish imkonini beruvchi texnika. Bu mavjud tarmoqli kengligidan samarali foydalanish imkonini beradi va optik tolali tarmoqning sig'imini oshiradi.
2. CWDM va DWDM SFP o'rtasidagi farq nima?
Javob: CWDM SFP to‘lqin uzunligi diapazoni 1270-1610 nm. Maksimal uzatish masofasi 120 km. Biroq, DWDM SFP maksimal to'lqin uzunligi 1620 nm va maksimal uzatish masofasi 200 km.
