Mahsulotning diqqatga sazovor joylari
● Kanallar soni: U 18 tagacha mustaqil kanalni qo'llab-quvvatlaydi, bu 18 xil to'lqin uzunliklarini bitta tolaga multiplekslash imkonini beradi.
● To'lqin uzunligi diapazoni: U odatda 1270 nm dan 1610 nm gacha bo'lgan qo'pol to'lqin uzunligi bo'linishini ko'paytirish (CWDM) oralig'ida ishlaydi. Har bir kanalga ushbu diapazonda noyob to'lqin uzunligi ajratilgan.
● Passiv ishlash: CWDM multipleksorlari passiv qurilmalardir, ya'ni ular hech qanday tashqi quvvat manbai yoki faol komponentlarni talab qilmaydi.
● Plug-and-Play: CWDM multipleksorlari oddiy o'rnatish va sozlash uchun mo'ljallangan. Ular murakkab sozlash tartib-qoidalarini talab qilmasdan, mavjud optik tarmoqlarga osongina birlashtirilishi mumkin
Mahsulot tafsilotlari

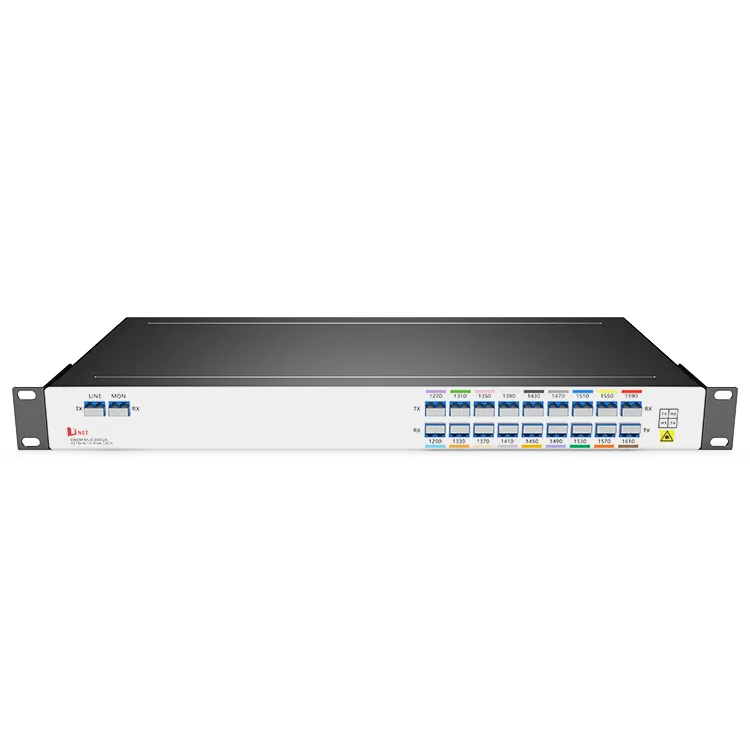

D-Net 18-kanalli CWDM MUX DEMUX 1270nm dan 1610nm gacha boʻlgan toʻlqin uzunligi oraligʻida ishlaydi va CWDM spektridagi aniq 18 ta turli kanal yoki toʻlqin uzunliklarini qoʻllab-quvvatlaydi. Ushbu MUX va DEMUX qurilmalari bitta tola orqali bir nechta signallarni samarali uzatish va qabul qilishni osonlashtiradi va shu bilan tarmoq sig‘imi va undan foydalanishni optimallashtiradi.
Mahsulot paneli
Issiq teglar: CWDM MUX DEMUX 18 kanalli ikki tolali 1U raf, Xitoy CWDM MUX DEMUX 18 kanalli ikki tolali 1U raf ishlab chiqaruvchilar, etkazib beruvchilar, zavod
Mahsulot spetsifikatsiyasi
|
To'lqin uzunligi |
18 kanal 1270-1610nm |
Kanal oralig'i |
20nm |
|
Kanal o'tish bandi |
±6,5 nm |
Texnologiya |
TFF (ingichka kino filtri) |
|
Qo'shishni yo'qotish |
Muntazam : 5,4dB dan kam yoki unga teng (8 oʻtkazib yuborish bilan 0: 3 dan kam yoki unga teng.0dB) |
Havoning yo'qolishi |
Muntazam : 6,2dB dan kam yoki unga teng (8 oʻtkazib yuborish bilan 0: 4 dan kam yoki unga teng.0dB) |
|
Qoʻshish yoʻqolishi @ 1% dus |
26dB dan kam yoki unga teng |
Markaziy to'lqin uzunligi Aniqlik |
±0.05nm |
|
Yo'qotishlarni qaytarish |
45 dB dan katta yoki unga teng |
Direktivlik |
45 dB dan katta yoki unga teng |
|
Polarizatsiya rejimi Dispersiya |
0.1ps dan kam yoki unga teng |
Polarizatsiyaga bog'liq yo'qotish |
0.3dB dan kam yoki unga teng |
|
Kanal izolyatsiyasi |
Qo'shni 30dB dan katta yoki unga teng |
Harorat |
-40 dan 85 darajagacha ishlaydi Saqlash -40 dan 85 darajagacha |
|
Sof og'irlik |
1,5 kg |
Olchamlari (YxKxD) |
44 * 440 * 230 mm |
Eslatma: Ulagichlar bilan ko'rsatilgan.
Ilovalarni ulash
Ko'p tezlikli gibrid multiplekslash xizmati
1G/10G/25G/40G/100G/200G Ethernet, SAN, OTN, SDH/SONET va mahalliy video xizmatlarining moslashuvchan kombinatsiyalariga ruxsat beradi.
CWDM tarmoq ilovalari turlari
1-tur: nuqtadan nuqtaga uzatish
2-tur: halqa uzatish
3-tur: o'zaro bog'liqlik
Buyurtma haqida ma'lumot
|
Mahsulot raqami |
Mahsulot tavsifi |
|
CDM18-1U01-3161 |
CWDM MUX DEMUX 16CH (31-61) Ikkitomonlama tolali, LC/UPC, 1U raf |
Eslatma: Biz moslashtirilgan dizaynni qo'llab-quvvatlaymiz, iltimos biz bilan elektron pochta orqali bog'laning.
TSS
1. CWDM to'lqin uzunligi qanday?
Javob: CWDM (Qo'pol to'lqin uzunligi bo'linishi ko'paytma) tizimining to'lqin uzunligi diapazoni odatda 1260nm dan 1625nm gacha bo'lgan diapazonga to'g'ri keladi. CWDM tizimidagi har bir kanalga ushbu diapazonda ma'lum bir to'lqin uzunligi tayinlanadi, bu bir nechta ma'lumotlar oqimini birlashtirish va bitta optik tola orqali uzatish imkonini beradi. Kanallar odatda bir-biridan 20 nm masofada joylashgan boʻlib, natijada 18-kanalli CWDM tizimida jami 18 ta kanal boʻladi. Ushbu texnologiya odatda mavjud tolali infratuzilma imkoniyatlarini oshirish uchun optik tarmoqlarda qo'llaniladi.
2. CWDM mux qanday ishlaydi?
Javob: CWDM (qo‘pol to‘lqin uzunligi bo‘linmasi multiplekslash) 18-kanal to‘lqin uzunligi bo‘linuvchi multipleksor turli to‘lqin uzunliklari yorug‘lik orqali uzatiladigan bir nechta optik signallarni birlashtirish yoki ajratish uchun ishlatiladigan tarmoq qurilmasidir.
3. Qaysi biri yaxshiroq CWDM yoki DWDM?
Javob: CWDM va DWDM o'rtasidagi tanlov talab qilinadigan quvvat, masofa, xarajat va mavjud infratuzilma kabi turli omillarga bog'liq. CWDM ko'pincha mahalliy tarmoq (LAN) yoki metropolitan tarmoq (MAN) ichida qisqa masofali aloqa uchun ishlatiladi, bu erda kamroq kanallar kerak. Boshqa tomondan, DWDM magistral tarmoqlar va transkontinental aloqalar kabi uzoq masofali va yuqori quvvatli ilovalar uchun javob beradi.
