Ta'rif

Texnik parametrlar

Xususiyatlari

● Operatsion ma'lumotlar tezligi 25,78 Gbit / s gacha
● 10 km gacha uzatish masofasi
● Yuqori sezuvchanlik PIN fotodiod va TIA
● LC dupleks ulagichi
● Issiq ulanadigan 20 pinli ulagich
● Kam quvvat sarfi<1 W
● -20 dan 70 darajagacha ishlaydigan keng harorat oralig'i
● Yagona +3,3V±5% quvvat manbai
● SFF-8472 bilan mos keladi
● RoHSga toʻliq mos keladi

Mahsulot tafsilotlari

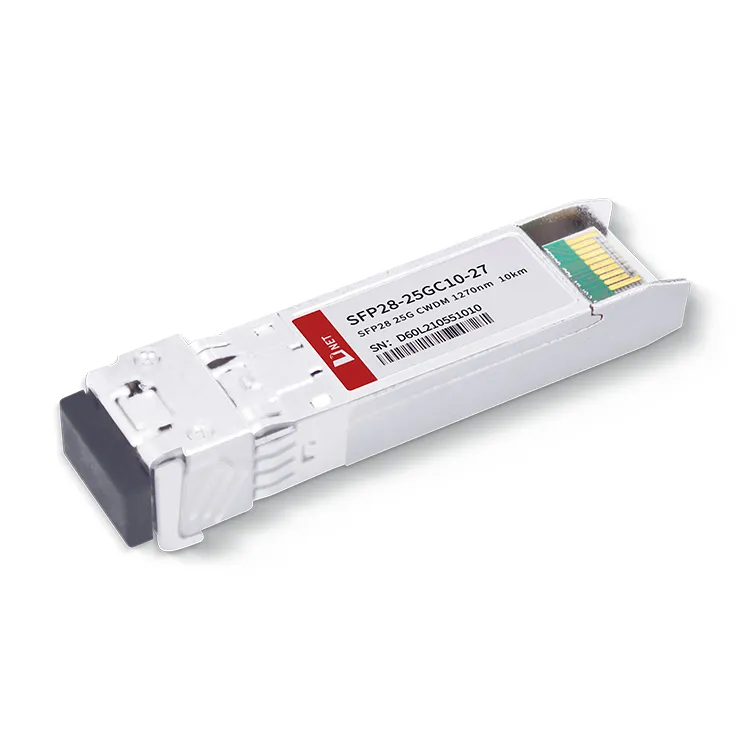

D-net-ning 25G CWDM 1270nm 10KM moduli CWDM DML lazer va PIN-kod qabul qilgichdan foydalanadi. Uning qabul qilish va uzatish kanali 25,78 Gbit/s gacha maksimal tezlikni qo‘llab-quvvatlay oladigan o‘rnatilgan CDR sxemasini o‘z ichiga oladi. 25G 1270nm 10KM rangli optik qabul qiluvchi tolali resurslarni tejashga mo'ljallangan va shu bilan xizmat ko'rsatuvchi provayderlar uchun umumiy operatsion xarajatlarni samarali kamaytiradi. 25G 1270nm 10KM moduli SFF-8472 va RoHS standartlariga mos keladi. 25G SFP28 CWDM 10KM qabul qiluvchi moduli ma'lumotlar markazining o'zaro ulanishi, aloqa operatorining optik uzatish tarmoqlari, simsiz tayanch stantsiyani qayta yuklash tarmoqlari va korporativ Ethernet stsenariylarida keng qo'llanilishini topadi.

Issiq teglar: SFP28 CWDM 1270nm qabul qiluvchi modul, Xitoy SFP28 CWDM 1270nm qabul qiluvchi modul ishlab chiqaruvchilar, etkazib beruvchilar, zavod

Mutlaq maksimal reytinglar

Parametr	Belgi	Birlik	Min	Maks
Saqlash harorati oralig'i	Ts	^oC	-40	85
Nisbiy namlik	RH	%	0	95
Maksimal ta'minot kuchlanishi	Vcc3	V	-0.5	4.0

Tavsiya etilgan ishlash shartlari

Parametr	Belgi	Birlik	Min	Tip	Maks
Ishlash korpusining harorat diapazoni	Tc	^oC	-20		70
Quvvat manbai kuchlanishi	Vcc	V	3.14	3.3	3.46
Bit tezligi	BR	Gb/s		25.78
Bit xatolik nisbati	BER				5*10^-5
Maksimal qo'llab-quvvatlanadigan havola uzunligi	L	Km			10

Elektr portlarining ta'rifi

Parametr	Belgi	Birlik	Min	Tip	Maks	Eslatma
Ta'minot kuchlanishi	V_CC	V	3.14	3.3	3.46
Quvvat iste'moli	P	mVt			1000
Transmitter
Kirish differensial empedansi	R_IN	Ω		100
Bir tomonlama ma'lumotlarni kiritish tebranishi	V_IN	mVp-p	90		450
Uzatishni o'chirish kuchlanishi	V_DIS	V	2		V_CCHOST
Transmit Enable Voltage	V_UZ	V	V_EE		V_EE+0.8
Transmit Fault Assert Voltage	V_FA	V	2		V_CCHOST
Uzatilish xatosi de-assert kuchlanishi	V_FDA	V	V_EE		V_EE+0.4
Qabul qiluvchi
Yagona uchli ma'lumotlarni chiqarish tebranishi	V_OD	mVp-p	200		450
LOS xatosi	V_LOSFT	V	2		V_CCHOST
LOS Oddiy	V_LOSNR	V	V_EE		V_EE+0.4

Optik xususiyatlar

(Tc=0 dan 70 oC gacha va Vcc= 3,14 dan 3,46V gacha)

Parametr	Belgi	Birlik	Min	Tip	Maks	Eslatma
Nominal to'lqin uzunligi	λ	nm	1271,1291,1311,1331,1351, 1371,1391,1411,1431,1451
To'lqin uzunligi drifti	Δλ	nm	-6.5		+6.5
O'rtacha chiqish quvvati	Pav	dBm	-3		2
Spektral kenglik (-20dB)	s	nm			1
Yo'q bo'lib ketish nisbati	ER	dB	3.5
Yon rejimni bostirish nisbati	SMSR	dB	30
O'chirilgan transmitterning o'rtacha ishga tushirish quvvati	POFF	dBm			-30
Shovqinning nisbiy intensivligi	RIN	dB/Hz			-128
Markaziy to'lqin uzunligi	λC	nm	1260		1620
Qabul qiluvchining sezgirligi (OMA)	RSENSE	dBm			-11.3	1
Qabul qiluvchining ortiqcha yuklanishi (OMA)	Pmax	dBm	2.2
Optik qaytarilish yo'qolishi		dB			-26
LOS Assert	LOSA	dBm	-30
LOS De-Assert LOS	LOSD	dBm			-17
LOS histerizisi		dB	0.5

Note1: Measured at 25.78125Gb/s,ER>3,5dBm, PRBS 231-1 va BER 5E-5 dan yaxshiroq yoki unga teng;

Buyurtma haqida ma'lumot

Qism raqami	Tavsif
SFP28-25GC10-27	25G CWDM 1270nm 10KM LC optik qabul qiluvchi

TSS

1. 25G SFP28 porti nima?

Javob: D-NET ning SFP28 porti 10G SFP+ portiga o'xshash o'lchamdagi 25G tezlikli port uchun.

2. SFP28 Ethernetmi?

Javob: Ethernet SFP28 25GbE, SFP28 modulini o'rnatayotgan mijozlar uchun, SFP+ paket shakliga asoslangan, 25G Ethernet standartini qo'llab-quvvatlaydi. 10GbE bilan orqaga qarab muvofiqligi ko'proq o'tkazish qobiliyatiga muhtoj bo'lgan mijozlar uchun tabiiy migratsiya yo'lini ta'minlaydi.
