D-net-ning mexanik optik kaliti xizmati
●Moslik yordami:D-NET optik modullarning etakchi ishlab chiqaruvchilarning uskunalari bilan mos kelishini ta'minlash uchun moslik xizmatlarini taklif qiladi.
●Moslashtirilgan xizmatlar:D-NET o'z mahsulotlari uchun OEM moslashtirish imkoniyatlarini taqdim etadi. Talabga ko'ra, mijozlar o'zlarining ehtiyojlariga moslashtirilgan rangli logotip yorliqlariga ega bo'lishlari mumkin.
●Standart yetkazib berish muddati:3 kun
● Yetkazib berish bo‘yicha keng qamrovli yechimlar:D-NET ishonchli yuk tashish xizmatlarini ta'minlash uchun SF, FedEx, DHL, UPS va boshqalar kabi nufuzli kurerlik kompaniyalari bilan hamkorlik qiladi.
Xususiyatlari
● O'rnatish vaqtida minimal yo'qotish
● Barqaror signal sifati
● Tez almashtirish
● Keng to'lqin uzunligi qamrovi
● Energiyani tejaydigan
● Bardoshli va ixcham dizayn
Ilovalar
● Tarmoq sinovi va monitoringi
● Optik tolali tarmoq ortiqcha
● Optik signalni yo'naltirish

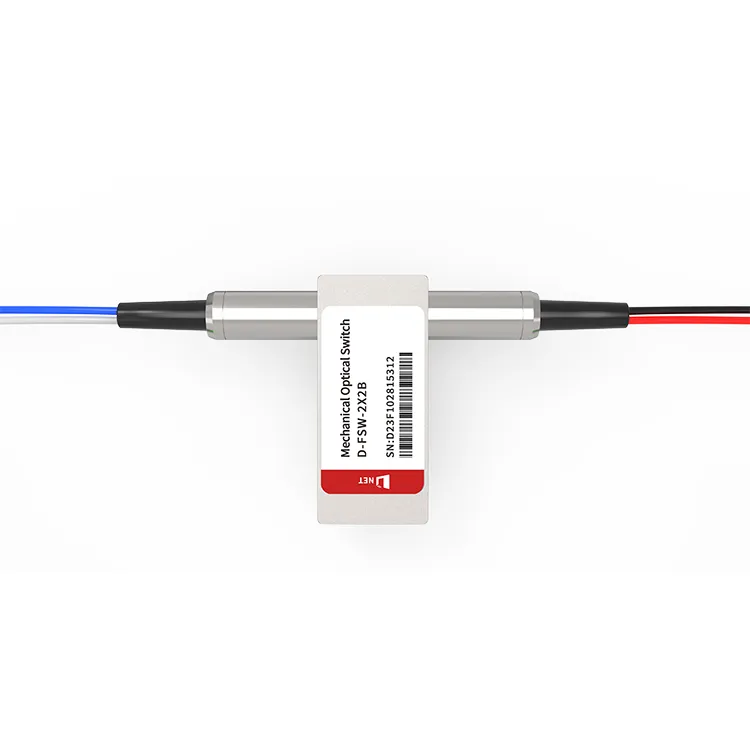

Issiq teglar: 2X2 OPTO mexanik optik kaliti, Xitoy 2X2 OPTO mexanik optik kaliti ishlab chiqaruvchilar, etkazib beruvchilar, zavod
Texnik xususiyatlari
|
Operatsion to'lqin uzunligi |
1260~1620nm (SM) 850nm (MM) |
Qo'shishni yo'qotish |
1.0dB dan kam yoki unga teng |
|
To'lqin uzunligiga bog'liq yo'qotish |
0.25dB dan kam yoki unga teng |
Polarizatsiyaga bog'liq yo'qotish |
0.05dB dan kam yoki unga teng |
|
Haroratga bog'liq yo'qotish |
0.20dB dan kam yoki unga teng |
Yo'qotishlarni qaytarish |
SM 50dB dan katta yoki unga teng MM 30dB dan katta yoki unga teng |
|
O'zaro suhbat |
SM 55dB dan katta yoki unga teng MM 35dB dan katta yoki unga teng |
Vaqtni almashtirish |
8ms dan kam yoki unga teng |
|
Takroriylik |
±0.02dB dan kam yoki unga teng |
Chidamlilik |
10 dan katta yoki teng7 marta |
|
Ishlash kuchlanishi |
3 yoki 5 V |
Kommutator turi |
Qattiq bo'lmagan / qulflanmagan |
|
Ishlash harorati |
-20~＋70 daraja |
Saqlash harorati |
-40~~85 daraja |
|
Optik quvvat |
500 mVt dan kam yoki unga teng |
Hajmi |
27.0L×12.0V×8,2H mm |
Pin konfiguratsiyasi
|
Turi |
Optik marshrut |
Elektr haydovchi |
Davlat sensori |
||||||
|
2×2B |
Pin 1 |
Pin 5 |
Pin 6 |
Pin 10 |
Pin 2-3 |
Pin 3-4 |
Pin 7-8 |
Pin 8-9 |
|
|
Qulflash |
P1-P3 |
-- |
-- |
GND |
V＋ |
Yopish |
Ochiq |
Ochiq |
Yopish |
|
P1-P4,P2-P3 |
V＋ |
GND |
-- |
-- |
Ochiq |
Yopish |
Yopish |
Ochiq |
|
|
Qulflanmaslik |
P1-P3 |
-- |
-- |
-- |
-- |
Yopish |
Ochiq |
Ochiq |
Yopish |
|
P1-P4,P2-P3 |
V＋ |
-- |
-- |
GND |
Ochiq |
Yopish |
Yopish |
Ochiq |
|
Mexanik o'lchamlar (birlik: mm)
Optik marshrut
Buyurtma haqida ma'lumot
|
FSW |
-2X2B- |
-To'lqin uzunligi- |
-Switch turi- |
-Kuchlanishi- |
-Tolalar turi- |
-Paket- |
- tola uzunligi - |
-Ulagich- |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Maxsus＝0 |
Qulflash＝1 Qulflanmaslik＝2 MINI qulflash＝3 MINI qulflanmagan＝4 Maxsus＝0 |
3V=3 5V=5 Maxsus＝0 |
SM28=1 50/125=5 62.5/125=6 Maxsus＝0 |
Yalang tola=1 900um quvur=3 Maxsus＝0 |
0.25m=1 0.5m=2 1.0m=3 Maxsus＝0 |
Yo'q=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/Kompyuter=7 Ikki tomonlama LC=8 Maxsus＝0 |
TSS
1. Optik bypass kaliti nima?
Javob: Optik bypass kaliti, muqobil ravishda optik aylanib o'tish moduli yoki birligi deb ataladi, optik tarmoqlar ichida hal qiluvchi qurilma bo'lib xizmat qiladi. Ishlamay qolgan yoki elektr uzilib qolgan taqdirda, u uzluksiz ulanishni ta'minlash uchun tarmoq trafigini qayta yo'naltiradi. Ushbu qurilma uzilib qolgan tarmoq komponentini avtomatik ravishda chetlab o'tuvchi, ishlamay qoladigan mexanizmni o'z ichiga oladi.
2. Bypass optikasi nima?
Javob: Tarmoqning ishlash muddati va ishonchliligi muhim ahamiyatga ega bo'lgan muhim dasturlarda optik aylanma o'tkazgichning chetlab o'tish qobiliyati ajralmas hisoblanadi. Nosozlik yuz berganda trafikni tezda yo‘naltirish orqali u xizmatdagi uzilishlarni minimallashtiradi, ma’lumotlar yo‘qolishidan himoya qiladi va muhim xizmatlarning uzluksizligini kafolatlaydi.
3. Optik mexanik kalit qanday ishlaydi
Javob: Optik mexanik kalit yorug'lik signallarini qayta yo'naltirish uchun harakatlanuvchi tolalar yoki nometalllardan foydalanadi. U aloqalarni o'rnatish yoki uzish uchun ularni jismoniy harakatga keltiradi. "Bipass" rejimida u ikkita portni to'g'ridan-to'g'ri bog'laydi. "Aytib o'tmagan" rejimida u signallarni boshqa tarmoq marshruti yoki diagnostika qurilmasi kabi muqobil yo'lga yo'naltiradi.
