Ilovalar
● 10GBASE-ZR/ZW Ethernet
● SONET OC-192/ SDH STM-64
● 10G Fiber kanali
● OTN OTU2e
Mahsulot tafsilotlari

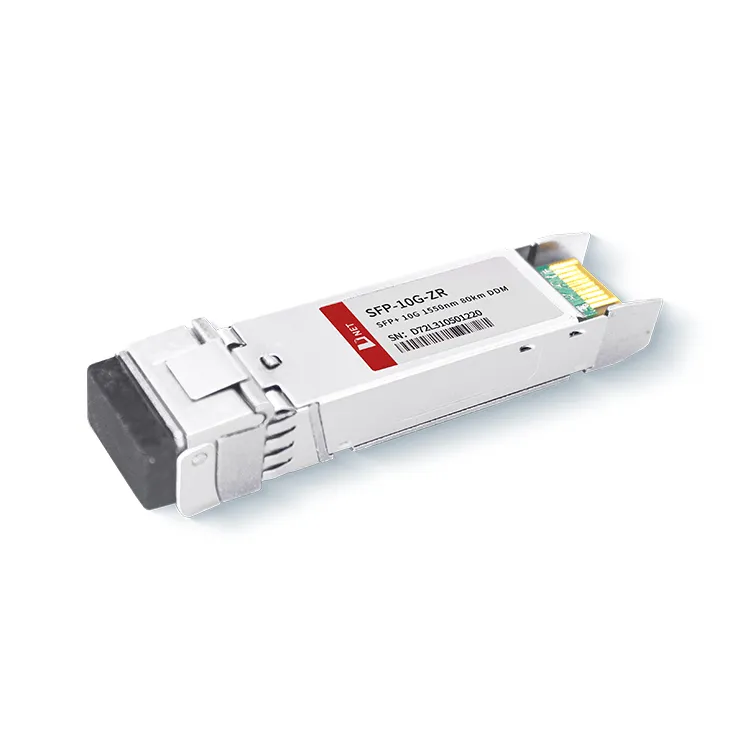

D-NET kompaniyasining 10G SFP+ ZR 80KM qabul qiluvchi moduli 10 Gb/s ketma-ket elektr ma’lumotlar oqimini 10 Gb/s optik chiqish signaliga va aksincha, 10 Gb/s optik kirish signalini 10 Gb/s ketma-ket elektr ma’lumotlariga aylantiradi. oqim. Modul to'liq mos keluvchi SFP forma faktoriga amal qiladi, u issiq ulanishni taklif qiladi, optik portlarni oson yangilashni osonlashtiradi va past elektromagnit parazit (EMI) emissiyasini ta'minlaydi.
Issiq teglar: SFP+10G ZR 1550nm 80km qabul qiluvchi modul, Xitoy SFP+10G ZR 1550nm 80km qabul qiluvchi modul ishlab chiqaruvchilar, yetkazib beruvchilar, zavod
Mutlaq maksimal reytinglar
|
Parametr |
Belgi |
Min. |
Oddiy |
Maks. |
Birlik |
|
|
Saqlash harorati |
TS |
-40 |
+85 |
daraja |
||
|
Kosonning ishlash harorati |
Tijorat |
TA |
0 |
70 |
daraja |
|
|
Sanoat |
TA |
|||||
|
Maksimal ta'minot kuchlanishi |
Vcc |
-0.5 |
4 |
V |
||
|
Nisbiy namlik |
RH |
0 |
85 |
% |
||
Elektr xususiyatlari
(TOP=0 dan 70 darajagacha, VCC=3, 135 dan 3,465 voltgacha)
|
Parametr |
Belgi |
Min. |
Oddiy |
Maks. |
Birlik |
Eslatma |
|
Ta'minot kuchlanishi |
Vcc |
3.135 |
3.465 |
V |
||
|
Ta'minot oqimi |
Icc |
500 |
mA |
|||
|
Quvvat iste'moli |
P |
1.8 |
W |
|||
|
Transmitter bo'limi |
||||||
|
Kirish differensial empedansi |
Richida |
100 |
Ω |
1 |
||
|
Tx kiritish bir uchli doimiy kuchlanish bardoshliligi (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Differensial kirish kuchlanishining o'zgarishi |
Vin, pp |
180 |
700 |
mV |
2 |
|
|
Uzatishni o'chirish kuchlanishi |
VD |
2 |
Vcc |
V |
3 |
|
|
Transmit Enable Voltage |
VUZ |
Vee |
Vee+0.8 |
V |
||
|
Qabul qiluvchilar bo'limi |
||||||
|
Yagona uchli chiqish kuchlanishiga tolerantlik |
V |
-0.3 |
4 |
V |
||
|
Rx Chiqish farqi kuchlanishi |
Vo |
300 |
850 |
mV |
||
|
Rx Chiqishning ko'tarilish va pasayish vaqti |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS xatosi |
VLOS xatosi |
2 |
VccHOST |
V |
5 |
|
|
LOS Oddiy |
VLOS normasi |
Vee |
Vee+0.8 |
V |
5 |
|
Optik parametrlar
(TOP=0 dan 70 darajagacha, VCC=3, 135 dan 3,465 voltgacha)
|
Parametr |
Belgi |
Min. |
Oddiy |
Maks. |
Birlik |
Eslatma |
|
Transmitter bo'limi |
||||||
|
Markaziy to'lqin uzunligi |
λt |
1530 |
1550 |
1565 |
nm |
|
|
spektral kenglik |
△λ |
0.3 |
nm |
|||
|
O'rtacha optik quvvat |
Pavg |
0 |
+5 |
dBm |
1 |
|
|
Optik quvvat OMA |
Poma |
-2.1 |
dBm |
|||
|
Lazerni o'chirish quvvati |
Poff |
-30 |
dBm |
|||
|
Yo'q bo'lib ketish nisbati |
ER |
8.2 |
dB |
|||
|
Transmitter dispersiyasi jazosi |
TDP |
3.0 |
dB |
2 |
||
|
Shovqinning nisbiy intensivligi |
Rin |
-128 |
dB/Hz |
3 |
||
|
Qaytish yo'qolishining optik bardoshliligi |
21 |
dB |
||||
|
Qabul qiluvchilar bo'limi |
||||||
|
Markaziy to'lqin uzunligi |
λr |
1260 |
1600 |
nm |
||
|
Qabul qiluvchining sezgirligi |
Sen |
-23 |
dBm |
4 |
||
|
Stressli sezuvchanlik (OMA) |
SenST |
-21 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-34 |
- |
dBm |
||
|
Los shirinligi |
LOSD |
-24 |
dBm |
|||
|
Los-gisterezis |
LOSH |
0.5 |
dB |
|||
|
Haddan tashqari yuk |
Shanba |
-7 |
dBm |
5 |
||
|
Qabul qiluvchining aksi |
Rrx |
-26 |
dB |
|||
Eslatma
1. 12dB aks ettirish.
2. O'rtacha quvvat ko'rsatkichlari IEEE802.3ae bo'yicha faqat ma'lumot uchun mo'ljallangan.
3. TWDP ko'rsatkichi xost kengashi SFF-8431mos bo'lishini talab qiladi. TWDP IEEE802.3ae ning 68.6.6.2-bandida keltirilgan Matlab kodi yordamida hisoblanadi.
Buyurtma haqida ma'lumot
|
Qism raqami |
Tavsif |
|
SFP-10G-ZR |
10G SFP+ ZR 80KM qabul qiluvchi modul, Hot Pluggable, Dupleks LC, +3.3V, 1550nm EML&APD, Yagona rejim |
TSS
1. 10G ZR diapazoni qanday?
Javob: 10G 80KM uchun 1550nm optik chiqish quvvati va toʻlqin uzunligi (1550nm) optik spektr analizatorlarida tekshiriladi. Haqiqiy (simulyatsiya qilinmagan) SMF, bir rejimli tolali kabel orqali maksimal 80 km masofa.
2. SFP ER va ZR o'rtasidagi farq nima?
Javob: SFP-10G-ER bir rejimli optik tola orqali 40 km gacha uzatish masofasiga erishadi. SFP-10G-ZR 1550nm toʻlqin uzunligiga ega, standart bir rejimli tolada 80 km gacha uzatish masofasini qoʻllab-quvvatlaydi va 10GBASE-ZR / ZW Ethernet va 10G Fiber kanalida keng qoʻllaniladi.
3. 10G ZR SFP uchun optik uzatish quvvati diapazoni qanday?
Javob: D-NET 10G 80KM 1550nm modulining maksimal optik uzatish quvvati 4,0 dBm, minimali esa 0 dBm.
