Mahsulot xususiyatlari
●25,78 Gbit/s gacha bo‘lgan bit tezligini qo‘llab-quvvatlaydi
●Izlanayotganda ulanadigan SFP+ izi mavjud
●1310nm DFB lazer va PIN-fotodiod bilan jihozlangan, SMF orqali 10km gacha uzatish imkonini beradi
●SFP+ MSA va SFF-8472 spetsifikatsiyalariga mos, dupleks LC uyasi mavjud
●RoHSga mos keladi
●Yagona +3.3V quvvat manbai bilan ishlaydi
●Real-vaqt raqamli diagnostika monitoringini o‘z ichiga oladi
●Ish holatidagi harorat diapazoni: Standart 0 darajadan +70 darajagacha
Ilovalar
● 25GBASE-LR
Mahsulot tafsilotlari

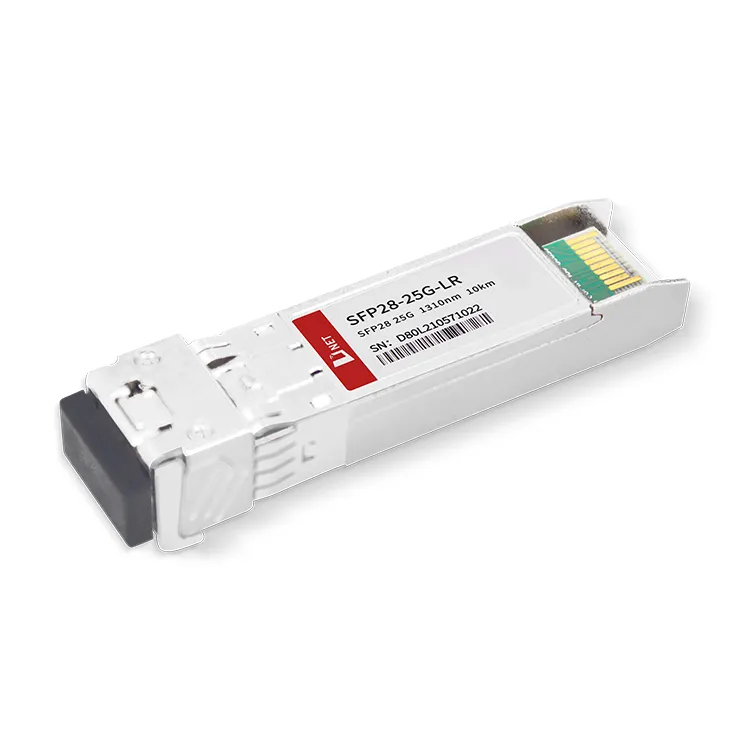

SFP28 qabul qiluvchi qurilmalari yuqori samarali, tejamkor modullar bo'lib, 25,78 Gbit / s ma'lumotlar tezligini qo'llab-quvvatlashga qodir va Yagona Tartibli Fiber (SMF) orqali 10 km uzatish masofasini osonlashtiradi.
Ushbu qabul qiluvchilar uchta asosiy komponentni o'z ichiga oladi: DFB lazer uzatuvchisi, trans-empedans oldindan kuchaytirgich (TIA) bilan birlashtirilgan PIN fotodiod va MCU boshqaruv bloki. Barcha modullar I sinf lazer xavfsizligi standartlariga mos keladi.
Issiq teglar: SFP28 25G LR 10KM qabul qiluvchi modul, Xitoy SFP28 25G LR 10KM qabul qiluvchi modul ishlab chiqaruvchilar, yetkazib beruvchilar, zavod
Mutlaq maksimal reytinglar
|
Parametr |
Belgi |
Min |
Maks |
Birlik |
|
Ta'minot kuchlanishi |
Vcc |
-0.5 |
4 |
V |
|
Saqlash harorati |
Ts |
-40 |
+85 |
daraja |
|
Ishlash namligi |
- |
5 |
85 |
% |
Tavsiya etilgan ishlash shartlari
|
Parametr |
Belgi |
Min |
Oddiy |
Maks |
Birlik |
|
Ishlash qutisi harorati |
Tc |
0 |
+70 |
daraja |
|
|
Quvvat manbai kuchlanishi |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
Quvvat manbai oqimi |
Icc |
400 |
mA |
||
|
Ma'lumot tezligi |
25.78 |
Gbit/s |
Optik va elektr xususiyatlari
|
Parametr |
Belgi |
Min |
Oddiy |
Maks |
Birlik |
Eslatmalar |
||
|
Transmitter |
||||||||
|
Markaziy to'lqin uzunligi |
λc |
1270 |
1310 |
1350 |
nm |
|||
|
Spektral kenglik (-20dB) |
Δλ |
1 |
nm |
|||||
|
Yon rejimda bostirish nisbati |
SMSR |
30 |
- |
dB |
||||
|
O'rtacha chiqish quvvati |
Ptashqariga |
-6 |
2 |
dBm |
1 |
|||
|
Yo'q bo'lib ketish nisbati |
ER |
3.5 |
dB |
|||||
|
Ma'lumotlarni kiritish burilish differensial |
VIN |
180 |
850 |
mV |
2 |
|||
|
Kirish differensial empedansi |
ZIN |
90 |
100 |
110 |
Ω |
|||
|
TX o'chirib qo'yish |
Oʻchirish |
2.0 |
Vcc |
V |
||||
|
Yoqish |
0 |
0.8 |
V |
|||||
|
TX xatosi |
Xato |
2.0 |
Vcc |
V |
||||
|
Oddiy |
0 |
0.8 |
V |
|||||
|
Qabul qiluvchi |
||||||||
|
Markaziy to'lqin uzunligi |
λc |
1260 |
1600 |
nm |
||||
|
Qabul qiluvchining sezgirligi |
-13.3 |
dBm |
3,4 |
|||||
|
Qabul qiluvchining ortiqcha yuklanishi |
2 |
dBm |
3,4 |
|||||
|
LOS De-Assert |
LOSD |
-15 |
dBm |
|||||
|
LOS Assert |
LOSA |
-30 |
dBm |
|||||
|
LOS histerizisi |
0.5 |
dB |
||||||
|
Ma'lumotni chiqarish burilish differensial |
Vtashqariga |
300 |
900 |
mV |
5 |
|||
|
LOS |
Yuqori |
2.0 |
Vcc |
V |
||||
|
Past |
0.8 |
V |
||||||
Eslatmalar:
1. Optik quvvat SMFga ishga tushiriladi.
2. PECL kiritish, ichki AC bilan bog'langan va tugatilgan.
3. PRBS 231-1 test namunasi @25.78Gps bilan oʻlchanadi, BER 5×10-5 dan kam yoki unga teng.
4. PRBS 231-1 test namunasi @10.3125Gps bilan oʻlchanadi, BER 1×10-12 dan kam yoki unga teng.
110.3 bit va 118.3 bit ichki retimer yoki CDR ning qulflash rejimlarini nazorat qiladi, standart qiymat "1" dir.
5. Ichki o'zgaruvchan tok bilan bog'langan.
|
A2h ning 110,3 biti |
A2h ning 118,3 biti |
RX ma'lumotlar tezligi |
TX ma'lumotlar tezligi |
RX CDR holati |
TX CDR holati |
|
Yuqori/1 |
Yuqori/1 |
24.33G/25.78G |
24.33G/25.78G |
CDR ni tanlang |
CDR ni tanlang |
|
Yuqori/1 |
Past/0 |
24.33G/25.78G |
9.95G/10.31G |
CDR ni tanlang |
CDR bypass |
|
Past/0 |
Yuqori/1 |
9.95G/10.31G |
24.33G/25.78G |
CDR bypass |
CDR ni tanlang |
|
Past/0 |
Past/0 |
9.95G/10.31G |
9.95G/10.31G |
CDR bypass |
CDR bypass |
Buyurtma haqida ma'lumot
|
Qism raqami |
Tavsif |
|
SFP28-25G-LR |
25 Gbit/s SFP28 qabul qiluvchi, yagona rejim, 10 km masofa |
TSS
1. SFP+ ni SFP28 portiga qo'ya olasizmi?
Javob: Ha, lekin SFP + transceiveriga ulanganda, bu port faqat 10 Gbit / s gacha Internet tezligini qo'llab-quvvatlaydi.
2. QSFP28 va SFP28 nima?
Javob: Ikkalasi ham turli o'lchamlarga va protokol standartlariga ega. SFP28 moduli bitta transport vositasining 25 Gb uzatish tezligini qo'llab-quvvatlaydi va QSFP28 umumiy ma'lumot uzatish tezligi 100 Gb bo'lgan to'rtta 25 Gbit/s kanalni qo'llab-quvvatlaydi.
3. SFP28 qanday tezlik bilan quvvatlanadi?
Javob: SFP 28 optik moduli LC ulagichidan foydalangan holda 25Gbps uzatish tezligiga ega.
