Ta'rif

Texnik parametrlar

Xususiyatlari

● IEEE Std 802 standartiga mos keladi.3-2005 Gigabit
Ethernet 1000Base-LX
● SFF-8074i va ga muvofiq spetsifikatsiyalar
SFF-8472, tahrir 9.5
● Raqamli diagnostika monitoringi mavjud
● Sovutilmagan 1310nm Fabry-Perot (FP) lazeri
● 1,25 Gb/s gacha ikki yo‘nalishli ma’lumotlar havolalari
● Dupleks LC ulagichiga mos keladi
● Yagona +3.3V doimiy quvvat manbai
● Hot-pluggable SFP izi
● 1-sinf lazer xavfsizligi sertifikatlangan
● Ishlash harorati parametrlari
-(Tijorat) -10oC dan +70oC gacha
-(Kengaytirilgan) -10oC dan +85oC gacha
-(Sanoat) -40oC dan +85oC gacha
● 9/125µm SMF da 10km gacha
● RoHSga mos keladi

Ilovalar

● 1,25 Gb/s Ethernet 1000Base-LX
● 1,0625 Gb/s tolali kanal
% e2% 97� Enterprise Router

Mahsulot tafsilotlari

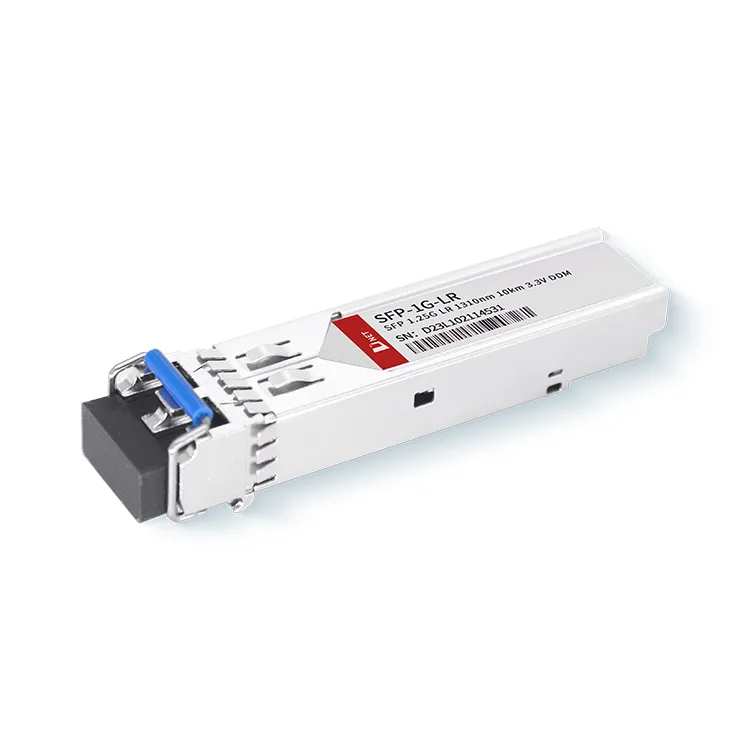

1.25G 1310nm 10km SFP optik moduli optik aloqa tarmoqlari uchun koʻp qirrali va ishonchli yechim boʻlib, ajoyib signal sifati va barqarorligi bilan uzoq masofalarga yuqori tezlikdagi maʼlumotlarni uzatishni taklif etadi. Ular IEEE Std 802 bilan mos keladi.{{ 6}} Gigabit Ethernet 1000Base-LX va Fiber Channel FC- PI-2 Rev.8.0.

Issiq teglar: SFP 1G 1000base LR 10km 1310nm, Xitoy SFP 1G 1000base LR 10km 1310nm ishlab chiqaruvchilar, etkazib beruvchilar, zavod

Mutlaq maksimal reytinglar

Mutlaq maksimal qiymatlardan oshib ketgan stresslar qurilmaga doimiy zarar etkazishi mumkin. Bu faqat mutlaq stress reytinglari. Ushbu yoki boshqa shartlar ma'lumotlar varag'ining operatsion bo'limlarida ko'rsatilganidan ortiq bo'lsa, qurilmaning funktsional ishlashi nazarda tutilmaydi. Uzoq vaqt davomida mutlaq maksimal reytinglarga ta'sir qilish qurilma ishonchliligiga salbiy ta'sir ko'rsatishi mumkin.

Parametr	Belgi	Minimum	Maksimum	Birlik
Saqlash harorati	T_S	-40	85	^oC
Nisbiy namlik	OʻNG	5	95	%
Ta'minot kuchlanishi	V_CC	-0.5	4.0	V

Tavsiya etilgan ishlash shartlari

Parametr		Belgi	Min	Tip	Maks	Birlik
Ishlash qutisi harorati	DNET% 7b{0}}S10-31	T_C	-10	25	70	^oC
Ishlash qutisi harorati	DNET-03S10-31I	T_C	-40	25	85	^oC
Ta'minot kuchlanishi		V_CC	3.135	3.3	3.465	V
Ma'lumot tezligi		-	-	1.25 1.0625	-	Gb% 2fs

Transceiverning elektr xususiyatlari

Parametr	Belgi	Eng kam	Oddiy	Maksimal	Birlik	Eslatmalar
Modul ta'minot oqimi	Icc	-	-	220	mA	-
Transmitterning differentsial kirishi Voltaj (TD +/-)	-	300	-	2200	mV_P-P	1
Qabul qiluvchining differensial chiqish kuchlanishi (RD +/-)	-	600	-	1200	mV_P-P	2
Past tezlikda chiqish: Transmitter xatosi (TX_FAULT) / Signalning yo'qolishi (LOS)	Voh	2.0	-	Vcc	V	3
	OʻNG	0	-	0.8	V	-
Past tezlikda chiqish: Transmitterni oʻchirish (TX_DISABLE), MOD_DEF 1, MOD_DEF 2	VIH	2.0	-	Vcc	V	4
	VIL	0	-	0.8	V	-

Eslatmalar
1. Ichki o'zgaruvchan tok 100Ō differensial yukga ulangan va tugatilgan.
2. Ichki AC ulangan, lekin 100Ō differensial tugatish yoki Serializer/Deserializer uchun ichki talab qiladi.
3. VCCT,R ga asosiy platadagi 4,7KŌ-10KŌ rezistor bilan tashqi tomondan tortilgan.
4. Mod_Def1 va Mod_Def2 asosiy platadagi 4,7KŌ-10KŌ rezistor bilan V ga tashqaridan tortilishi kerak._{CCT, R}.

Transmitterning optik xususiyatlari

Parametr	Belgi	Eng kam	Oddiy	Maksimal	Birlik	Eslatmalar
Optik quvvatni ishga tushiring	Po	-9	-6	-3	dBm	-
Markaziy to'lqin uzunligi diapazoni	λc	1270	1310	1355	nm	-
Yo'q bo'lib ketish nisbati	Ex	9	-	-	dB	-
Spektral kenglik (RMS)	Δλ	-	-	4	nm	-
Umumiy jitter	TJ	-	-	266	ps	-
Tarqatish jazosi	-	-	-	1	dB	-
Optik ko'tarilish / pasayish vaqti	T_ko'tarilish/T_tushish	-	-	260	ps	-
Pout % 40TX-Disable Asserted	P_o'chirilgan	-	-	-45	dBm	-

Buyurtma haqida ma'lumot

Qism raqami	Tavsif
SFP-1G-10KM	1,25 Gb/s bir rejimli SFP qabul qiluvchi 1000BASE-LX

Mahsulotlar tavsifi

1. 1310nm qanday diapazon?
Javob: 1260–1360 nm, 1310 nm diodli lazerlarda tolali to'lqin uzunligi diapazonidan foydalangan holda "o-band" ga tegishli.

2. 1G LX SFP qanchalik uzoqqa borishi mumkin?
Javob: 1.25Gb/s Yagona rejimli SFP qabul qiluvchi 1000BASE-LX, bu standart 1310nm LX SFP optik moduli boʻlib, uzatish masofasi 10km gacha yetishi mumkin. U 1.25Gbps maʼlumot uzatish tezligida ishlaydi.

3. LX SFPda nimani anglatadi?
Javob: LX uzoq masofali uzatishni ifodalaydi, {0}}nm (odatda 1310nm) da ishlaydi, IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX va Fiber Channel FC-PI{{ 7}} Rev.8.0.
