Mahsulot tafsilotlari

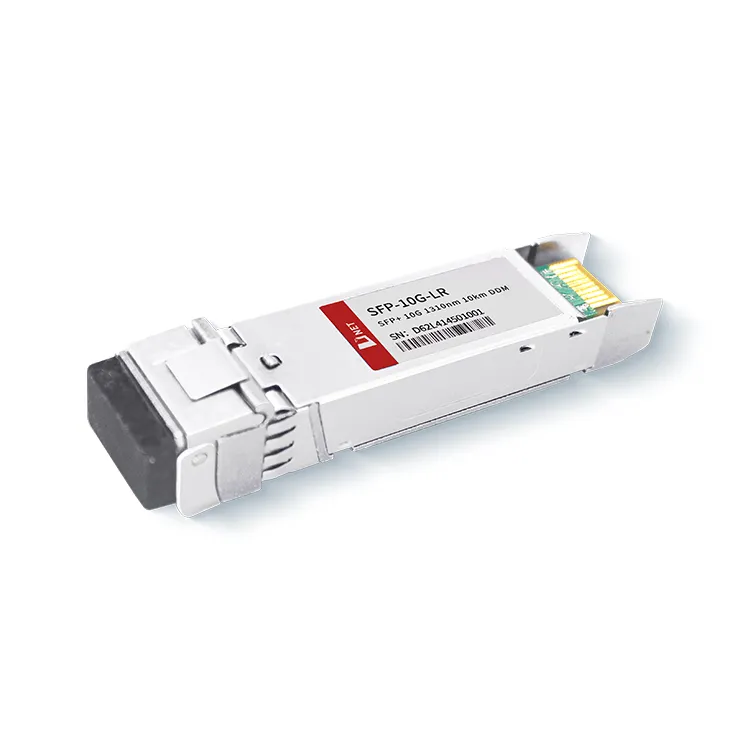

D-NET 10G LR 10KM moduli SFF-8431, SFF-8432 va IEEE 802.3ae 10GBASE-LR standartlariga mos keladi. U 1310 nm to'lqin uzunligida ishlaydi, bu chastota odatda uzoq masofali optik aloqalarda qo'llaniladi. Modul to'liq mos keluvchi SFP forma faktoriga amal qiladi, u issiq ulanishni taklif qiladi, optik portlarni to'g'ridan-to'g'ri yangilashni osonlashtiradi va past elektromagnit parazit (EMI) emissiyasini ta'minlaydi.
Issiq teglar: SFP+ 10G LR 10km qabul qiluvchi modul, Xitoy SFP{2}}G LR 10km qabul qiluvchi modul ishlab chiqaruvchilar, yetkazib beruvchilar, zavod
Mutlaq maksimal reytinglar
|
Parametr |
Belgi |
Min. |
Oddiy |
Maks. |
Birlik |
|
|
Saqlash harorati |
TS |
-40 |
+85 |
daraja |
||
|
Kosonning ishlash harorati |
Tijorat |
TA |
0 |
70 |
daraja |
|
|
Sanoat |
-40 |
+85 |
daraja |
|||
|
Maksimal ta'minot kuchlanishi |
Vcc |
-0.5 |
4 |
V |
||
|
Nisbiy namlik |
RH |
0 |
85 |
% |
||
Elektr xususiyatlari
|
Parametr |
Belgi |
Min. |
Oddiy |
Maks. |
Birlik |
Eslatma |
|
Ta'minot kuchlanishi |
Vcc |
3.135 |
3.465 |
V |
||
|
Ta'minot oqimi |
Icc |
430 |
mA |
|||
|
Quvvat iste'moli |
P |
1.5 |
W |
|||
|
Transmitter bo'limi |
||||||
|
Kirish differentsial empedansi |
Richida |
100 |
Ω |
1 |
||
|
Tx Kirish bir uchli doimiy kuchlanish bardoshliligi (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Differensial kirish kuchlanishining o'zgarishi |
Vin, pp |
180 |
700 |
mV |
2 |
|
|
Uzatishni o'chirish kuchlanishi |
VD |
2 |
Vcc |
V |
3 |
|
|
Transmit Enable Voltage |
VUZ |
Vee |
Vee+0.8 |
V |
||
|
Qabul qiluvchilar bo'limi |
||||||
|
Yagona uchli chiqish kuchlanishiga tolerantlik |
V |
-0.3 |
4 |
V |
||
|
Rx Chiqish farqi kuchlanishi |
Vo |
300 |
850 |
mV |
||
|
Rx Chiqishning ko'tarilish va pasayish vaqti |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS xatosi |
VLOS xatosi |
2 |
VccHOST |
V |
5 |
|
|
LOS Oddiy |
VLOS normasi |
Vee |
Vee+0.8 |
V |
5 |
|
Eslatma
1. Into ence 100 ohm bilan tugaydi.
2. To'g'ridan-to'g'ri TX ma'lumotlarini kiritish piniga ulang. Pindan lazer drayveri ICga o'zgaruvchan tok ulanishi.
3. LOS - ochiq kollektor chiqishi. 4,7k-10kŌ xost platasida ochilishi kerak. Ishlash mantiqiy 0, signal yo'qolishi esa mantiqiy 1. Maksimal tortishish kuchlanishi 5,5V.
4. OC-192 / SDH bilan ultratovush.
5. 10GBASE-LR / LW Ethernet.
Optik parametrlar
|
Parametr |
Belgi |
Min. |
Oddiy |
Maks. |
Birlik |
Eslatma |
|
Transmitter bo'limi |
||||||
|
Markaziy to'lqin uzunligi |
λt |
1290 |
1310 |
1330 |
nm |
|
|
spektral kenglik |
△λ |
1 |
nm |
|||
|
O'rtacha optik quvvat |
Pavg |
-8.2 |
0.5 |
dBm |
1 |
|
|
Optik quvvat OMA |
Poma |
-5.2 |
dBm |
|||
|
Lazerni o'chirish quvvati |
Poff |
-30 |
dBm |
|||
|
Yo'q bo'lib ketish nisbati |
ER |
3.5 |
dB |
7 |
||
|
Yo'q bo'lib ketish nisbati |
ER |
6 |
dB |
6 |
||
|
Transmitter dispersiyasi jazosi |
TDP |
3.2 |
dB |
2 |
||
|
Shovqinning nisbiy intensivligi |
Rin |
-128 |
dB/Hz |
3 |
||
|
Qaytishning yo'qolishining optik bardoshliligi |
20 |
dB |
||||
|
Qabul qiluvchilar bo'limi |
||||||
|
Markaziy to'lqin uzunligi |
λr |
1260 |
1355 |
nm |
||
|
Qabul qiluvchining sezgirligi |
Sen |
-14.5 |
dBm |
4,7 |
||
|
Qabul qiluvchining sezgirligi |
Sen |
-14.5 |
dBm |
4,6 |
||
|
Stressli sezuvchanlik (OMA) |
SenST |
-10.3 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-25 |
- |
dBm |
||
|
Los shirinligi |
LOSD |
-15 |
dBm |
|||
|
Los-gisterezis |
LOSH |
0.5 |
dB |
|||
|
Haddan tashqari yuk |
Shanba |
0 |
dBm |
5 |
||
|
Qabul qiluvchining aksi |
Rrx |
-12 |
dB |
|||
Eslatma
1. IEEE802.3ae bo'yicha stress qabul qiluvchi sinov shartlari. CSRS testi asosiy elektron platalardan SFF-8431 standartlariga javob berishini talab qiladi.
2. OMAda ko'rsatilganidek va eng yomon birlashtirilgan stress sharoitida qabul qiluvchining haddan tashqari yuklanishi.
3. OC-192 / SDH bilan ultratovush
4. 10GBASE-LR / LW Ethernet
Buyurtma haqida ma'lumot
|
Qism raqami |
Tavsif |
|
SFP-10G-LR |
10G SFP+ LR 10KM qabul qiluvchi modul, Hot Pluggable, Dupleks LC, +3.3V, 1310nm DFB-LD, Yagona rejim |
TSS
1. 10G LR nima?
Javob: D-NET ning 10G LR 10KM moduli 10-Gb/s ketma-ket optik aloqa ilovalari uchun optik qabul qiluvchi moduldir, SFP+ moduli SFF-8431, SFF-8432 va IEEE 802.3ae bilan mos keladi 10GBASE-LR.
2. 10GBASE-LR yagona rejimmi yoki multimodemi?
Javob: D-NET-ning 10G SFP+ LR 10KM qabul qiluvchi moduli masofaviy uzatish uchun javob beradi, shuning uchun bir rejimli tolalar asosan 10 GBASE-LR SFP + da qoplanadi, 10GBASE-LR SFP uzatish masofasi 10 km gacha bo'lishi mumkin. yagona rejimli tola
