D-net optik qabul qiluvchi modul xizmati
----
●Kafolat muddati: Xaridingiz uchun ishonchli uch yillik kafolatdan bahramand bo'ling.
●Muvofiqlik kafolati: D-NET tajribasi bizning optik modullarimiz yetakchi ishlab chiqaruvchilarning uskunalari bilan uzluksiz integratsiyalashuvini ta'minlovchi muvofiqlik xizmatlarini qamrab oladi.
●Ehtiyojlaringizga moslashtirilgan: Moslashtirish D-NET da muhim ahamiyatga ega. Biz OEMni sozlashni taklif qilamiz va agar xohlasangiz, mahsulotingizni rangli logotip yorliqlari bilan shaxsiylashtirishingiz mumkin.
●Tez yetkazib berish: 3 kunlik umumiy yetkazib berish muddati bilan tezkor xizmatni kuting.
●Kuryer mukammalligi: Yuk tashish bo'yicha keng qamrovli yechimlar uchun SF, FedEx, DHL, UPS va boshqalarni o'z ichiga olgan ishonchli va yuqori sifatli kurerlik hamkorligimizga ishoning.
Xususiyatlari
● Hot-pluggable
● 147nm CWDM EML uzatuvchi, APD foto-detektori
● SMF ulanishi orqali uzatish masofasi 80 km gacha
● 2-SFF 8472 raqamli diagnostika monitoringi interfeysiga mos boshqaruv spetsifikatsiyalari uchun simli interfeys
● RoHSga mos keladi
Ilovalar
● 10GBASE-ZR/ZW Ethernet
● Sonet OC-192/SDH
● 10G Fiber kanali
● CWDM tarmoqlari

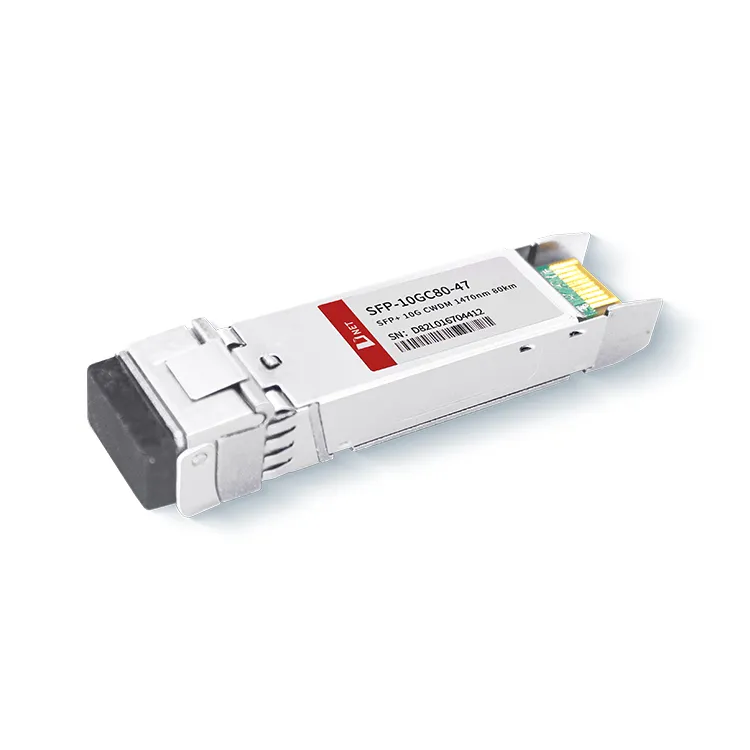

Mahsulot tafsilotlari
Ushbu optik qabul qiluvchi qurilma 1470 nm to'lqin uzunligida CWDM spektrida ishlaydi, bu CWDM tizimlarida signallarni samarali multiplekslash va demultiplekslashni osonlashtiradi. Maksimal uzatish masofasi 80 kilometrga teng bo'lib, u uzoq masofali aloqa tarmoqlari uchun juda mos keladi, bu erda uzoq masofalarga ulanish zarur.
Issiq teglar: SFP+10G CWDM 1470km 80km, Xitoy SFP+10G CWDM 1470km 80km ishlab chiqaruvchilar, yetkazib beruvchilar, zavod
Mutlaq maksimal reytinglar
|
Parametr |
Belgi |
Min. |
Oddiy |
Maks. |
Birlik |
|
Saqlash harorati |
TS |
-40 |
+85 |
daraja |
|
|
Kosonning ishlash harorati |
TA |
0 |
70 |
daraja |
|
|
Maksimal ta'minot kuchlanishi |
Vcc |
-0.5 |
4 |
V |
|
|
Nisbiy namlik |
RH |
0 |
85 |
% |
Elektr xususiyatlari
(TOP=0 dan 70 gachadaraja , VCC=3,135 dan 3,465 voltgacha)
|
Parametr |
Belgi |
Min. |
Oddiy |
Maks. |
Birlik |
Eslatma |
|
Ta'minot kuchlanishi |
Vcc |
3.135 |
3.465 |
V |
|
Ta'minot oqimi |
Icc |
600 |
mA |
|||
|
Quvvat iste'moli |
P |
2 |
W |
|||
|
Transmitter bo'limi |
||||||
|
Kirish differensial empedansi |
Rin |
100 |
Ω |
1 |
||
|
Tx Kirish bir uchli doimiy kuchlanish Tolerantlik (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Differensial kirish kuchlanishining o'zgarishi |
Vin, pp |
180 |
700 |
mV |
2 |
|
|
Uzatishni o'chirish kuchlanishi |
VD |
2 |
Vcc |
V |
3 |
|
|
Transmit Enable Voltage |
VEN |
Vee |
Vee+0.8 |
V |
||
|
Qabul qiluvchilar bo'limi |
||||||
|
Yagona uchli chiqish kuchlanishiga tolerantlik |
V |
-0.3 |
4 |
V |
||
|
Rx Chiqish farqi kuchlanishi |
Vo |
300 |
850 |
mV |
||
|
Rx Chiqishning ko'tarilish va pasayish vaqti |
Tr/Tf |
30 |
ps |
4 |
||
|
LOS xatosi |
VLOS xatosi |
2 |
VccHOST |
V |
5 |
|
|
LOS Oddiy |
VLOS normasi |
Vee |
Vee+0.8 |
V |
5 |
|
Eslatma
1.U to'g'ridan-to'g'ri TX ma'lumotlar kiritish pinlariga ulangan, pinlardan lazer drayveri ICga AC ulanishi bilan.
2.LOS ochiq kollektor chiqishi sifatida tuzilgan. U asosiy platada 4,7 kŌ dan 1 0 kŌ gacha bo'lgan rezistor bilan tortilishi kerak. Oddiy ishlash vaqtida u mantiqiy 0 ni chiqaradi; signal yo'qolgan taqdirda, u mantiqni chiqaradi
3.U bardosh bera oladigan maksimal tortishish kuchlanishi 5,5V.
Optik parametrlar
(TOP=0 dan 70 darajagacha, VCC=3, 135 dan 3,465 voltgacha)
|
Parametr |
Belgi |
Min. |
Oddiy |
Maks. |
Birlik |
Eslatma |
|
Transmitter bo'limi |
||||||
|
Markaziy to'lqin uzunligi |
λc |
λ-6.5 |
λ+6.5 |
nm |
||
|
spektral kenglik |
Δλ |
1 |
nm |
|||
|
O'rtacha optik quvvat |
Pavg |
0 |
+4 |
dBm |
1 |
|
|
Lazerni o'chirish quvvati |
Poff |
-30 |
dBm |
|||
|
Yo'q bo'lib ketish nisbati |
ER |
8.2 |
dB |
|||
|
Transmitter dispersiyasi jazosi |
TDP |
3.0 |
dB |
2 |
||
|
Shovqinning nisbiy intensivligi |
Rin |
-128 |
dB/Hz |
3 |
||
|
Qaytish yo'qolishining optik bardoshliligi |
20 |
dB |
||||
|
Qabul qiluvchilar bo'limi |
||||||
|
Markaziy to'lqin uzunligi |
λr |
1260 |
1620 |
nm |
||
|
Qabul qiluvchining sezgirligi (OMA) |
Sen |
-23 |
dBm |
4 |
||
|
Stressli sezuvchanlik (OMA) |
SenST |
-21 |
dBm |
4 |
||
|
Los Assert |
LOSA |
-34 |
- |
dBm |
||
|
Los shirinligi |
LOSD |
-24 |
dBm |
|||
|
Los-gisterezis |
LOSH |
0.5 |
dB |
|||
|
Haddan tashqari yuk |
Shanba |
-7 |
dBm |
5 |
||
|
Qabul qiluvchining aksi |
Rrx |
-12 |
dB |
Eslatma
1. O'rtacha quvvat ko'rsatkichlari IEEE802.3ae bo'yicha faqat ma'lumot uchun mo'ljallangan.
2. 12dB aks ettirish.
3. IEEE802.3ae bo'yicha stressli qabul qiluvchi sinovlari shartlari. CSRS testi xost kengashining SFF-8431 talablariga mos kelishini talab qiladi.
4. OMAda ko'rsatilgan va eng yomon keng qamrovli stress holatida qabul qiluvchining ortiqcha yuklanishi.
Buyurtma haqida ma'lumot
|
Qism raqami |
Tavsif |
|
SFP-10GC80-C60 |
10Gb/s 80km CWDM SFP+ qabul qiluvchi-uzatuvchisi issiq ulanishi mumkin, Dupleks LC, +3.3V,1470nm, CWDM EML&APD, Yagona rejim |
TSS
1. 10G SFP+ portlari nima uchun ishlatiladi?
Javob: 10G SFP + odatda 850nm, 1310nm, 1550nm, CWDM, DWDM da optik uzatadi; SONET / SDH 10Gbps, Fiber Channel, gigabit Ethernet, 10 gigabit Ethernet va boshqa ilovalar, shu jumladan DWDM havolalari.
2. SFP+ transceiverlarini SFP28 portlarida ishlata olamanmi?
Javob: SFP+ (10 Gigabit Ethernet) qabul qiluvchi qurilmalari bevosita SFP28 (25 Gigabit Ethernet) portlarida ishlatilmaydi. SFP+ va SFP28 modullari bir xil shakl faktoridan foydalanishiga qaramasdan, ular turli tezliklarda ishlaydi. SFP+ modullari 10 Gbit/s gacha, SFP28 modullari esa 25 Gbit/s gacha ma’lumot uzatish tezligini qo‘llab-quvvatlaydi. Bundan tashqari, SFP28 portlari 25 Gbps ishlashi uchun zarur bo'lgan yuqori quvvat darajalarini qo'llab-quvvatlash uchun mo'ljallangan. Shuning uchun, SFP28 portida SFP+ qabul qiluvchi qurilmadan foydalanish mos kelmaydi va ishlamaydi.
