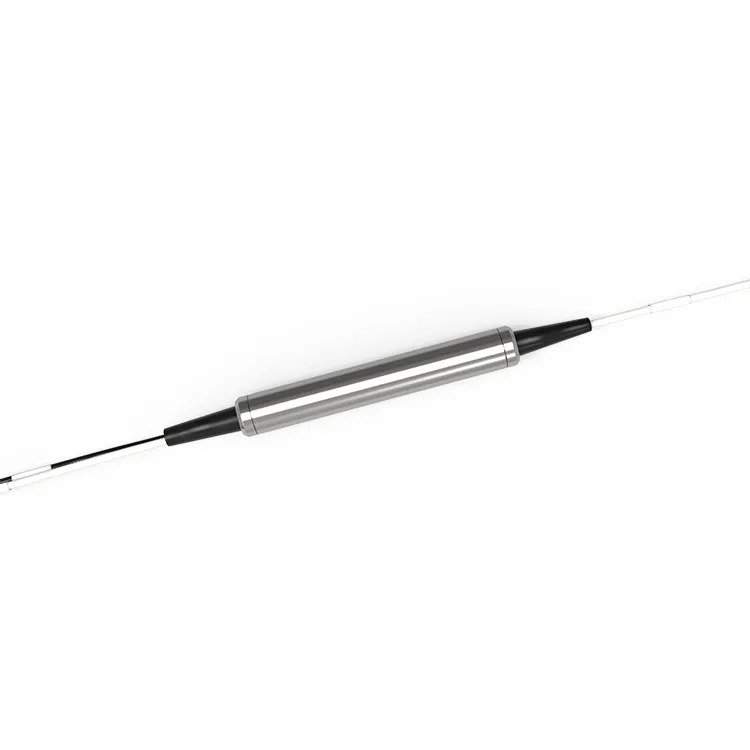

FWDM filtri TX1550 RX1310 1490 Passiv komponent

FWDM optik aloqa tizimlarida, masalan, toladan uyga (FTTH) va telekommunikatsiya tarmoqlarida hal qiluvchi komponent hisoblanadi. Bu minimal signal buzilishi bilan uzoq masofalarga samarali ma'lumotlarni uzatish imkonini beradi. 1550nm da TX signali qisqaroq toʻlqin uzunliklariga nisbatan pastroq zaiflashuv tezligi tufayli uzoq masofali optik tolali aloqa uchun keng qoʻllaniladi. Boshqa tomondan, 1310nm va 1490nm da RX signallari odatda passiv optik tarmoqlarda (PON) qisqa va o'rta masofaga uzatish uchun ishlatiladi.

So'rov yuborish

Ta'rif

Texnik parametrlar

Mahsulot tavsifi

FWDM filtri TX1550 RX1310 1490 Passiv komponenti turli quvvat darajalariga ega toʻlqin uzunliklarini ajratish va birlashtirish uchun moʻljallangan yuqori samarali va ishonchli optik aloqa komponentidir. Optik bo'linish texnologiyasini qo'llash orqali u uzatish uchun signallarni aniq to'lqin uzunliklariga ajratadi va shu bilan aloqa samaradorligini oshiradi va ma'lumotlarning yanada barqaror uzatilishini ta'minlaydi. Bu optik aloqa tizimining umumiy ish faoliyatini sezilarli darajada oshiradi. U optik kuchaytirgichlar va CATV ilovalarida keng qo'llaniladi.

Issiq teglar: fwdm filter tx1550 rx1310 1490 passiv komponent, Xitoy fwdm filter tx1550 rx1310 1490 passiv komponentlar ishlab chiqaruvchilari, yetkazib beruvchilari, zavodi

Mahsulot spetsifikatsiyalari

To'lqin uzunligi	TX1550 RX1310/1490nm	Texnologiya	TFF (ingichka kino filtri)
Passband	1540 ~ 1650 nm	Reflektsiya	1260~1360&1480~1500
Passband to'lqini	0.30dB dan kam yoki unga teng	IL @ Passband	0.60dB dan kam yoki unga teng
Ko'zgu tasmasi to'lqinsi	0.20dB dan kam yoki unga teng	IL @ Reflection	0.40dB dan kam yoki unga teng
Transmissiya izolyatsiyasi (kanalni sozlash)	30dB dan katta yoki unga teng	Transmissiya izolyatsiyasi (adj bo'lmagan kanal)	50dB dan katta yoki unga teng
Ko'zgu izolyatsiyasi	15 dB dan katta yoki unga teng	Polarizatsiyaga bog'liq yo'qotish	0.1dB dan kam yoki unga teng
Polarizatsiya rejimi dispersiyasi	0.2ps dan kam yoki unga teng	Termal barqarorlik	0.005N dan kichik yoki unga teng
Direktivlik	50dB dan katta yoki unga teng	Yo'qotishlarni qaytarish	45 dB dan katta yoki unga teng
Optik quvvat bilan ishlash	500 mVt dan kam yoki unga teng	Harorat	-40 dan 85 darajagacha ishlaydi Saqlash -40 dan 85 darajagacha
Elyaf turi	SMF-28e	Paket hajmi	Chelik ∮5,5 x L34mm ABS 902010nm

Eslatma.
1) Barcha texnik xususiyatlar ulagichlarsiz qurilmalarga asoslangan va to'lqin uzunligi, polarizatsiya va harorat bo'yicha kafolatlangan.
2) PMD va xromatik dispersiya qiymatlari dizayn bilan kafolatlanadi.
3) Texnik xususiyatlar ogohlantirilmasdan o'zgartirilishi mumkin.

Buyurtma haqida ma'lumot

FW	- Paket	- Ulagich turi	U/A	-55	- Elyaf turi	- Elyaf uzunligi
	S: Chelik	0: Ulagich yo‘q	U: UPC	55: 1550nm	9: 0,9 mm tola	005: 0.5+/-0.1m
	B: ABS BOX	1: LC	Javob: APC		20:2,0mm	01: 1.0+/-0.1m
	Boshqalar	2: SC			30: 2,0 mm	boshqalar
		3: FC			Boshqalar
		4: Boshqalar

TSS

Savol: FWDM TX 1550nm RX 1310 / 1490nm nimani anglatadi?

Javob: Ushbu FWDM qurilmasi 1310nm yoki 1490nm signalni qabul qilishi va bir vaqtning o'zida 1550nm signalni uzatishi mumkin. Maqsad bitta tolada bir nechta signallarni uzatishdir.

Savol: FWDM TX 1550nm RX 1310 / 1490nm qanday ma'lumotlarni uzatish tezligini qo'llab-quvvatlaydi?

Javob: Qurilma 1Gbps, 10Gbps, 40Gbps va 100Gbps va hokazolarni o'z ichiga olgan turli xil ma'lumotlarni uzatish tezligini qo'llab-quvvatlaydi.

Savol: FWDM TX 1550nm RX 1310 / 1490nm ning roli qanday?

Javob: Signallararo shovqinlarni kamaytirish va uzatish paytida signal sifatini yaxshilash uchun qurilma 1310nm yoki 1490nm signalni 1550nm signalidan ajratishi mumkin.
