Mahsulot tavsifi

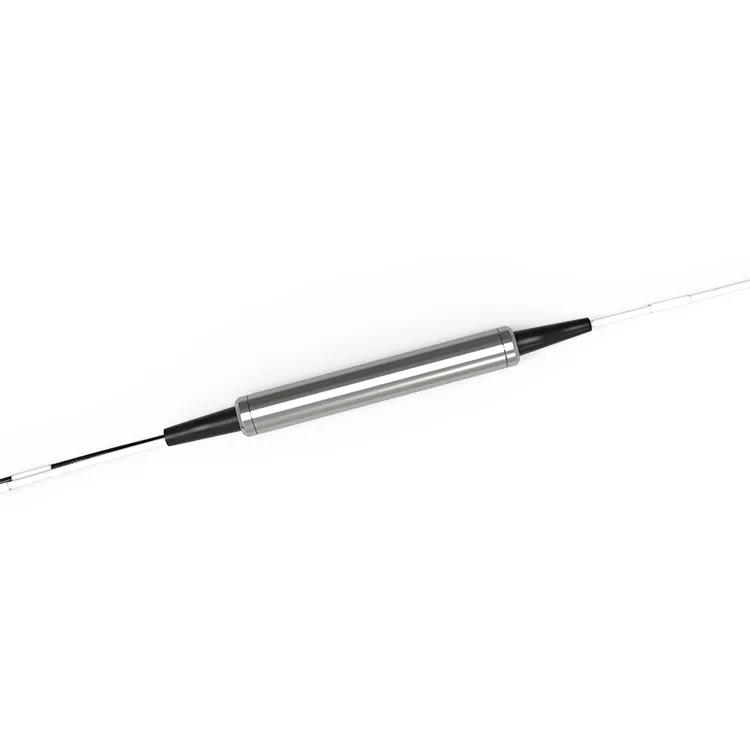

3 portli CWDM filtri CWDM ITU Passiv komponenti ixcham qadoqlashni, kichik o'lchamni qabul qiladi va cheklangan makonda o'rnatish va integratsiyaga mos keladi. U past kiritish yo'qotilishi, yuqori kanal izolyatsiyasi, past polarizatsiya bilan bog'liq yo'qotish va yaxshi to'lqin uzunligi selektivligi xususiyatlariga ega. ITU CWDM standarti odatda 1270-1610nm diapazonida optik multiplekslash va demultiplekslash uchun ma'lum to'lqin uzunliklarini tanlashi mumkin bo'lgan qattiq to'lqin uzunligi kanallarini belgilaydi. Optik uzatish va optik tarmoq ilovalarida samarali optik signal uzatish va boshqarishni ta'minlashi mumkin.
Issiq teglar: 3 portli cwdm filtri cwdm itu passiv komponenti, Xitoy 3 portli cwdm filtri cwdm itu passiv komponenti ishlab chiqaruvchilari, etkazib beruvchilari, zavodi
Mahsulot spetsifikatsiyalari
|
To'lqin uzunligi |
1270nm ~ 1610nm (ITU) |
Kanallar oralig'i |
20 nm ITU tarmoqlari |
|
Passband |
+/-7.5dB dan katta yoki unga teng |
Texnologiya |
TFF (ingichka kino filtri) |
|
Passband to'lqini |
0.30dB dan kam yoki unga teng |
IL @ Passband |
0.60dB dan kam yoki unga teng |
|
Ko'zgu tasmasi to'lqinsi |
0.20dB dan kam yoki unga teng |
IL @ Reflection |
0.40dB dan kam yoki unga teng |
|
Transmissiya izolyatsiyasi (kanalni sozlash) |
30dB dan katta yoki unga teng |
Transmissiya izolyatsiyasi (adj bo'lmagan kanal) |
50dB dan katta yoki unga teng |
|
Ko'zgu izolyatsiyasi |
15 dB dan katta yoki unga teng |
Polarizatsiyaga bog'liq yo'qotish |
0.1dB dan kam yoki unga teng |
|
Polarizatsiya rejimi dispersiyasi |
0.2ps dan kam yoki unga teng |
Termal barqarorlik |
0.005N dan kichik yoki unga teng |
|
Direktivlik |
50dB dan katta yoki unga teng |
Yo'qotishlarni qaytarish |
45 dB dan katta yoki unga teng |
|
Optik quvvat bilan ishlash |
500 mVt dan kam yoki unga teng |
Harorat |
-40 dan 85 darajagacha ishlaydi Saqlash -40 dan 85 darajagacha |
|
Elyaf turi |
SMF-28e |
Paket hajmi |
5.5 x 34 |
Eslatma.
1) Barcha texnik xususiyatlar ulagichlarsiz qurilmalarga asoslangan va to'lqin uzunligi, polarizatsiya va harorat bo'yicha kafolatlangan.
2) PMD va xromatik dispersiya qiymatlari dizayn bilan kafolatlanadi.
3) Texnik xususiyatlar ogohlantirilmasdan o'zgartirilishi mumkin.
Buyurtma haqida ma'lumot
|
RD-C |
- Paket |
- Ulagich turi |
U/A |
- Kanal rejasi |
- Elyaf turi |
- Elyaf uzunligi |
|
|
S: Chelik |
0: Ulagich yo‘q |
U: UPC |
27: 1270 |
25: 250um tola |
005: 0.5+/-0.1m |
|
|
G: shisha |
1: LC |
Javob: APC |
29: 1290 |
90: 900um tola |
01: 1.0+/-0.1m |
|
|
2: SC |
31: 1310 |
|
boshqalar |
||
|
|
3: FC |
boshqalar |
|
|
||
|
|
4: Boshqalar |
|
|
|
|
Misol:RD-CS1U-27-2505: 3Port CWDM 1270 LC/UPC 250um 0,5M tolali po'lat.
