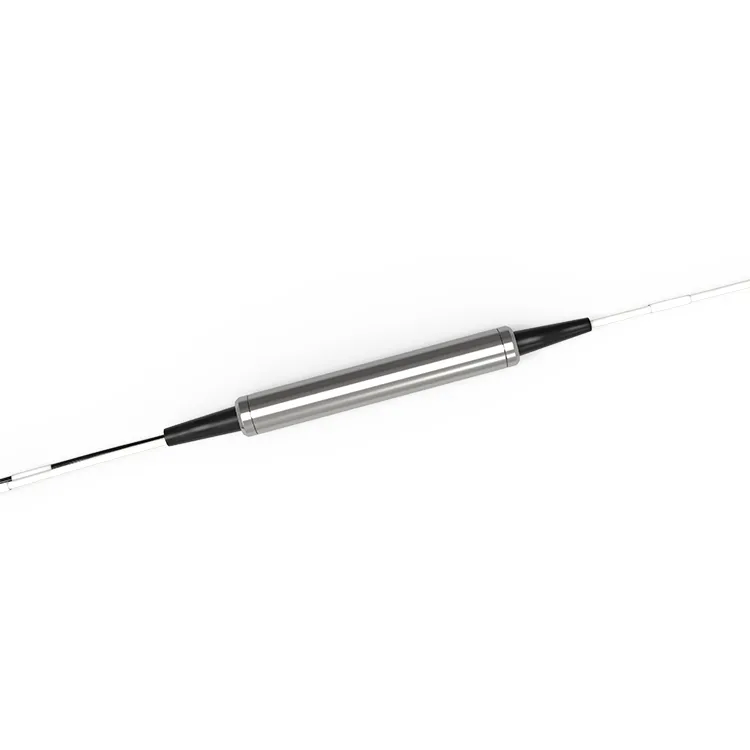

OTDR filtri 1625nm FWDM komponenti

D-NET-ning OTDR FWDM 1625 komponenti, TFF (Yupqa kino filtri) texnologiyasidan foydalangan holda, past kiritish yo'qotilishi, mukammal ishonchlilik va barqarorlikka ega. OTDR 1625 filtrlari optik tolali kabel liniyasi monitoringi tizimi, OTDR uchun javob beradi.

So'rov yuborish

Ta'rif

Texnik parametrlar

Mahsulot tavsifi

OTDR (Optik vaqt domenining reflektometri) - optik tolali aloqa aloqalarida signalning aks etishi va yo'qolishini aniqlash uchun ishlatiladigan texnologiya. FWDM OTDR 1625nm 1625nm bo'lmagan to'lqin uzunlikdagi optik signallarni filtrlash uchun ishlatiladigan filtr komponenti bo'lib, FWDM texnologiyasiga mos keladi, bu bitta tolada bir nechta to'lqin uzunlikdagi optik signallarni uzatishi mumkin bo'lgan texnologiya. OTDR FWDM 1625 komponentidan foydalanib, biz sinov paytida boshqa to'lqin uzunliklarining signallarini filtrlashimiz va faqat maqsadli to'lqin uzunligi signallariga e'tibor qaratishimiz, o'lchov aniqligi va aniqligini oshirishimiz mumkin.

Ilovalar

● Optik kuchaytirgichlar
● CATV
● OTDR

Issiq teglar: OTDR filtri 1625nm FWDM komponenti, Xitoy OTDR filtri 1625nm FWDM komponenti ishlab chiqaruvchilar, yetkazib beruvchilar, zavod

Mahsulot spetsifikatsiyalari

To'lqin uzunligi	TX1625 RX1310/1490/1550nm	Texnologiya	TFF (ingichka kino filtri)
Passband	1600 ~ 1670 nm	Reflektsiya	1260~1580
Passband to'lqini	0.30dB dan kam yoki unga teng	IL @ Passband	0.60dB dan kam yoki unga teng
Ko'zgu tasmasi to'lqinsi	0.20dB dan kam yoki unga teng	IL @ Reflection	0.40dB dan kam yoki unga teng
Transmissiya izolyatsiyasi (kanalni sozlash)	30dB dan katta yoki unga teng	Transmissiya izolyatsiyasi (adj bo'lmagan kanal)	50dB dan katta yoki unga teng
Ko'zgu izolyatsiyasi	15 dB dan katta yoki unga teng	Polarizatsiyaga bog'liq yo'qotish	0.1dB dan kam yoki unga teng
Polarizatsiya rejimi dispersiyasi	0.2ps dan kam yoki unga teng	Termal barqarorlik	0.005N dan kichik yoki unga teng
Direktivlik	50dB dan katta yoki unga teng	Yo'qotishlarni qaytarish	45 dB dan katta yoki unga teng
Optik quvvat bilan ishlash	500 mVt dan kam yoki unga teng	Harorat	-40 dan 85 darajagacha ishlaydi Saqlash -40 dan 85 darajagacha
Elyaf turi	SMF-28e	Paket hajmi	Chelik ∮5,5 x L34mm ABS 902010nm

Eslatma.
1) Barcha texnik xususiyatlar ulagichlarsiz qurilmalarga asoslangan va to'lqin uzunligi, polarizatsiya va harorat bo'yicha kafolatlangan.
2) PMD va xromatik dispersiya qiymatlari dizayn bilan kafolatlanadi.
3) Texnik xususiyatlar ogohlantirilmasdan o'zgartirilishi mumkin

Buyurtma haqida ma'lumot

FW	- Paket	- Ulagich turi	U/A	-1625	- Elyaf turi	- Elyaf uzunligi
	S: Chelik	0: Ulagich yo‘q	U: UPC		9: 0,9 mm tola	005: 0.5+/-0.1m
	B: ABS BOX	1: LC	Javob: APC		20:2,0mm	01: 1.0+/-0.1m
	Boshqalar	2: SC			30: 2,0 mm	boshqalar
		3: FC			Boshqalar
		4: Boshqalar

TSS

Savol: FWDM OTDR 1625nm vazifasi nimadan iborat?

Javob: OTDR 1625 filtrlarining vazifasi bitta optik tolali kabel orqali bir nechta optik signallarni uzatish imkonini beradi, shu bilan tarmoqdagi ma'lumotlarni uzatish samaradorligi va tezligini oshiradi.

Savol: OTDR nima va u qanday ishlaydi?

Javob: OTDR (Optik vaqt domenining reflektometri) - optik tolali kabelning uzunligi, zaiflashuvi va yo'qolishi xususiyatlarini o'lchash uchun optik impulslardan foydalanadigan qurilma. U tolaga yuqori quvvatli lazer zarbasini yuboradi va keyin kabelning holatini aniqlash uchun aks ettirilgan yorug'likni o'lchaydi.
