F2X2 OPTO mexanik optik kaliti

F2X2 OPTO mexanik optik kaliti

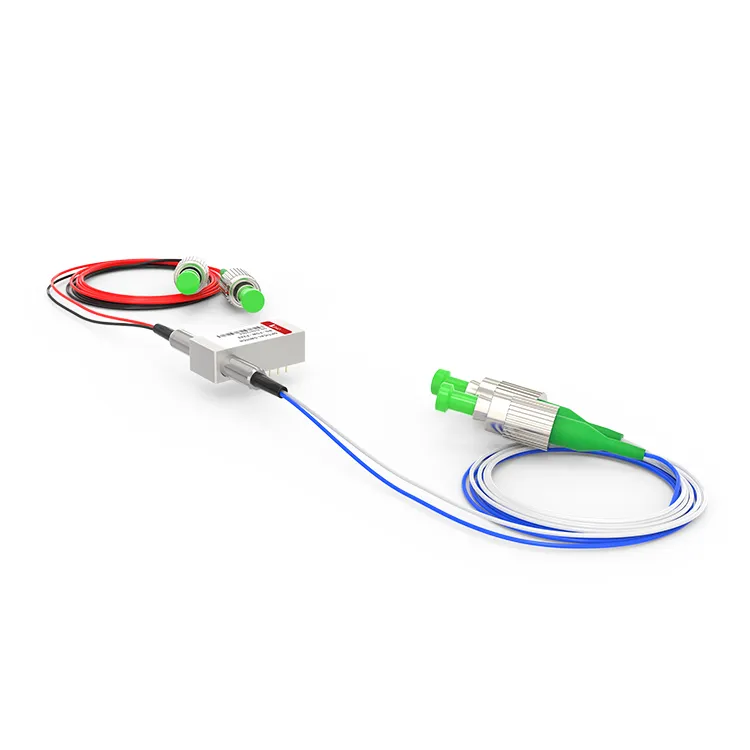

F2X2 Mexanik Optik Kalit - bu ikkita kirish va ikkita chiqish portiga ega to'liq mexanik optik kalit qurilmasi. Optik signal marshrutini almashtirishni amalga oshirish uchun mexanik tuzilmani qabul qiladi va mexanik operatsiya orqali optik signalni bir kirish portidan boshqa chiqish portiga o'tkazadi.

So'rov yuborish

Ta'rif

Texnik parametrlar

Mahsulot tafsilotlari

F2X2 opto-mexanik kaliti optik kanalni chiqish optik tolasiga ulash uchun kirish optik signalini yo'naltirish yoki blokirovka qilish orqali ishlaydi. Latch versiyasi haydovchi signali o'chirilgandan keyin ham tanlangan optik yo'lni saqlab qoladi, qulflanmagan versiya esa quvvat yo'qolganda yoqilgan yoki o'chirilgan holatda bo'ladi. F2X2 Mexanik Optik kaliti 1,{7}}dB dan kam joylashuv yo‘qotilishi va tezkor javob vaqti bilan maqtanadi, bu esa nanosoniya darajasida optik signallarni almashtirish imkonini beradi va shu bilan yuqori tezlikdagi uzatish talablarini qondiradi.

Issiq teglar: f2x2 opto mexanik optik kaliti, Xitoy f2x2 opto mexanik optik kaliti ishlab chiqaruvchilari, etkazib beruvchilari, zavodi

Mahsulot spetsifikatsiyalari

Operatsion to'lqin uzunligi	1240~1680nm (SM)	Qo'shishni yo'qotish	1.0dB dan kam yoki unga teng
To'lqin uzunligiga bog'liq yo'qotish	0.25dB dan kam yoki unga teng	Polarizatsiyaga bog'liq yo'qotish	0.05dB dan kam yoki unga teng
Haroratga bog'liq yo'qotish	0.20dB dan kam yoki unga teng	Yo'qotishlarni qaytarish	SM 55dB dan katta yoki unga teng
O'zaro suhbat	SM 70dB dan katta yoki unga teng	Vaqtni almashtirish	8ms dan kam yoki unga teng
Takroriylik	±0.02dB dan kam yoki unga teng	Chidamlilik	10 dan katta yoki teng⁷marta
Ishlash kuchlanishi	3 yoki 5 V	Kommutator turi	Qattiq bo'lmagan / qulflanmagan
Ishlash harorati	-20~＋70 daraja	Saqlash harorati	-40~~85 daraja
Optik quvvat	500 mVt dan kam yoki unga teng	Hajmi	27.0L×12,5W×8,4H mm

Pin konfiguratsiyasi

Turi	Optik marshrut	Elektr haydovchi				Davlat sensori
F2×2	Optik marshrut	Pin 1	Pin 5	Pin 6	Pin 10	Pin 2-3	Pin 3-4	Pin 7-8	Pin 8-9
Qulflash	P1-P4,P2-P3	--	--	GND	V＋	Yopish	Ochiq	Ochiq	Yopish
Qulflash	P1-P3,P2-P4	V＋	GND	--	--	Ochiq	Yopish	Yopish	Ochiq
Qulflanmaslik	P1-P4,P2-P3	--	--	--	--	Yopish	Ochiq	Ochiq	Yopish
Qulflanmaslik	P1-P3,P2-P4	V＋	--	--	GND	Ochiq	Yopish	Yopish	Ochiq

Mexanik o'lchamlar (birlik: mm)

Optik marshrut

Buyurtma haqida ma'lumot

RD-FSW

-F2X2-

-To'lqin uzunligi-

-Switch turi-

-Kuchlanishi-

-Tolalar turi-

-Paket-

- tola uzunligi -

-Ulagich-

1060＝1

C＋L＝2

1310＝3

1410＝4

1550＝5

650＝6

780＝7

1260-1610=A

1310/1550＝9

850=8

Maxsus＝0

Qulflash＝1

Qulflanmaslik＝2

MINI qulflash＝3

MINI qulflanmagan＝4

Maxsus＝0

3V=3

5V=5

Maxsus＝0

SM28=1

50/125=5

62.5/125=6

Maxsus＝0

Yalang tola=1

900um quvur=3

Maxsus＝0

0.25m=1

0.5m=2

1.0m=3

Maxsus＝0

Yo'q=1

FC/PC=2

FC/APC=3

SC/PC=4

SC/APC=5

ST/PC=6

LC/Kompyuter=7

Ikki tomonlama LC=8

Maxsus＝0

TSS

Savol: F2X2 mexanik optik kaliti masofadan boshqarishni qo'llab-quvvatlaydimi?

Javob: Ha, ko'p sonli F2x2 opto-mexanik kalitlari masofadan boshqarish imkoniyatlarini taklif etadi, bu esa boshqaruv yoki aloqa interfeysi orqali masofaviy kommutatsiya operatsiyalari va holatni kuzatish imkonini beradi.

Savol: F2x2 opto mexanik kaliti qanchalik tez ishlaydi?

Javob: F2X2 mexanik optik kaliti tezkor javob vaqtiga ega va nanosekundlarda optik yo‘llarni almashtirishga qodir.
