Ta'rif

Texnik parametrlar

Mahsulot xususiyatlari

●QSFP-DD MSA ga mos keladi
●4 CWDM qatorli MUX/DEMUX dizayni
●100G Lambda MSA 400G-FR4 spetsifikatsiyasiga mos keladi
●Maksimal quvvat sarfi 10 Vt
●FEC bilan bitta rejimli tolada (SMF) 2km gacha uzatish
●Yagona +3.3V quvvat manbai

●Dupleks LC ulagichi
●RoHS shikoyati

Ilovalar

●400G BASE-FR4 Ethernet
●Data Center Interconnect

●InfiniBand Interconnect
●Enterprise Networking

Issiq teglar: 400g qsfp-dd fr4 2km optik qabul qiluvchi, Xitoy 400g qsfp-dd fr4 2km optik qabul qiluvchi ishlab chiqaruvchilar, yetkazib beruvchilar, zavod

Mutlaq maksimal reytinglar

Parametr	Belgi	Min	Maks	Birliklar
Saqlash harorati Rg'azab	Tsrg	-40	+85	daraja
Ta'minot kuchlanishi	Vcc	0	4	V
Qarindosh Namlik	RH	10% gacha 90% kondensatsiyalanmaydigan

Tavsiya etilgan ishlash shartlari

Parametr	Belgi	Min	Maks	Birliklar
Saqlash harorati Rg'azab	Tsrg	-40	+85	daraja
Ta'minot kuchlanishi	Vcc	0	4	V
Qarindosh Namlik	RH	10% gacha 90% kondensatsiyalanmaydigan

Transmitterning optik xususiyatlari

Transmitter Parametr	Lane	Min		Oddiy		Maks		Birliklar
Har bir yo'lda o'rtacha ishga tushirish quvvati		-3.3				3.5		dBm
Umumiy o'rtacha ishga tushirish quvvati						9.3		dBm
Dutter optik modulyatsiyasi Amplituda (OMA tashqi), har bir chiziq		-0.3				3.7		dBm
Har qanday ishga tushirish quvvatidagi farq ikki qatorli (OMA tashqi)						4			dB
Har bir qatorda oʻrtacha ishga tushirish quvvati @TX oʻchirilgan holatda						-20			dBm
OMA tashqi minus TDECQ, har bir qatorda quvvatni ishga tushiring ER uchun 4,5dB dan katta yoki unga teng ER uchun<4.5dB	-1.7 -1.6			dBm
Transmitter va dispersiya uchun ko'zni yopish PAM4, har bir qator					3.4		dB
Yo'q bo'lib ketish nisbati			3.5				dB
Nisbiy intensivlik shovqini (OMA)					-136		dB/Hz
Yon rejimda bostirish ratsioni (SMSR)			30				dB
Qaytish yo'qolishining optik bardoshliligi					17.1		dB
Transmitterni aks ettirish					-26		dB
Transmitterning chiqish quvvatini kuzatishning aniqligi			-3		3		dB
TDECQ-10*log10(Ceq), har bir qator					3.4		dB
Transmitterning o'tish vaqti					17		ps

Yuqori tezlikdagi elektr xususiyatlari

Parametr	Min	Oddiy	Maks	Birliklar Eslatmalar
Qabul qiluvchining elektr chiqish xususiyatlari da TP4
Har bir chiziq uchun signal tezligi		26.5625		GBd
AC umumiy rejimdagi chiqish kuchlanish (RMS)			17.5	mV
Differensial cho'qqidan tepaga chiqish kuchlanishi			900	mV
Near-end ESMW (Ko'z simmetriyasi niqob kengligi)		0.265		UI
Nearend Ko'z balandligi, differentsial	70			mV
Uzoq so'nggi ESMW (Ko'z simmetriyasi niqob kengligi)		0.2		UI
Far-end Ko'z balandligi, differentsial	30			mV
Kursordan oldingi ISl nisbati	-4.5		2.5	%
	9.5-0.37f			dB	0.01-8GHz
	4.75-7.4log 10 (f/14)			dB	8-19 GGs
Differensial rejim uchun umumiy	22-20(f/25.78)			dB	0.01-12.89 gigagerts
Differensial rejim uchun umumiy	15-6jurnal 10 (f/25.78)			dB	12.89-19 Gigagerts
Differensial tugatish mos kelmasligi			10	%
O'tish vaqti (min,20% - 80%)	9.5			ps
DC umumiy rejimdagi kuchlanish	-350		2850	mV
Transmitter elektr kiritish xususiyatis TP1 da
Signal tezligi, har bir chiziq uchun		26.5625		GBd
Differensial pk-pk kirish kuchlanish bardoshlik	900			mV
	9.5-0.37f			dB	0.01-8GHz
	4.75-7.4log 10 (f/14)			dB	8-19 GGs
	22-20(f/25.78)			dB	0.01-12.89 gigagerts
	15-6jurnal 10 (f/25.78)			dB	12.89-19 Gigagerts
Differensial tugatish mos kelmasligi			10	%
Modulning kuchlanishli kirish testi	Bo'lim bo'yicha 120E.3.4.1 IEEE802.3bs
Bir tomonlama kuchlanish bardoshlik diapazoni	-0.4		3.3	V
Umumiy rejimdagi kuchlanish	-350		2850	mV

Buyurtma haqida ma'lumot

Qism raqami	Tavsif

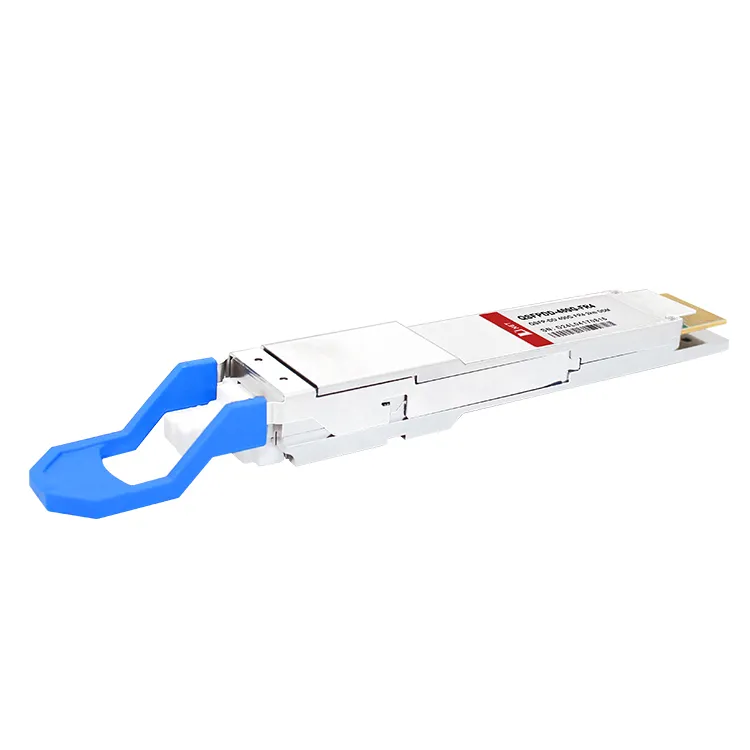

QDD-400G-FR4	400G QSFP-DD FR4 optik qabul qiluvchi

TSS

Savol: 400G QSFP-DD FR4 issiq ulanishni qo'llab-quvvatlaydimi?

Javob: Ha, 400G QSFP-DD FR4 hot-pluggingni qo'llab-quvvatlaydi, ya'ni modul yoki tizimga hech qanday zarar yetkazmasdan tizim ishlayotgan vaqtda uni uzish va qayta ulash mumkin.

Savol: 400G QSFP-DD FR4 ma'lumotlarni qancha masofaga uzata oladi?

Javob: 400G QSFP-DD FR4 ning uzatish masofasi qobiliyati ishlatiladigan optik tolali kabel turiga qarab farq qiladi, lekin u odatda 2 kilometrgacha bo'lgan masofani qo'llab-quvvatlaydi.

Savol: 400G QSFP-DD FR4 qanday uzatiladi?

Javob: Modul 50 Gb/s (PAM4) elektr kirish ma’lumotlarining 8 ta kanalini CWDM optik signallarining 4 ta kanaliga o‘zgartiradi va ularni 400 Gb/s optik uzatish uchun bitta kanalga multipleks qiladi. CWDM optik signallarining 4 ta kanaliga 400 Gb/s optik kirish va ularni o'zgartiradi 50 Gb/s (PAM4) elektr chiqish ma'lumotlarining 8 ta kanali.
