Ta'rif

Texnik parametrlar

Mahsulot xususiyatlari

OSFP seriyali optik Interfeys
●4x100G PAM4 qayta ishlagan 400GAUI-4 elektr interfeysi

● Faol optik kabel
●4 kanalli VCSEL massivlari va 4 kanalli PIN foto detektor massivlari
●Maksimal havola uzunligi OM3 da 60 m yoki OM4 da 100 m

OSFP MSA mos
●Hot Pluggable OSFP format faktori
● OSFP moduli spetsifikatsiyasi Rev 5 ga mos keladi.0
●CMIS 5.2 bilan mos keladi

Qo'llab-quvvatlash Protokol
●IEEE 802.3db bilan mos keladi
●IEEE 802.3ck standartiga mos keladi

Past Quvvat iste'moli
● 0 dan 70 darajagacha bo‘lgan harorat oralig‘ida 8 Vt dan kam

Ilovalar

● 400GBASE-SR4 400G Ethernet
●Ma'lumotlar markazi

Issiq teglar: 400g osfp sr4 mm mpo12 optik qabul qiluvchi, Xitoy 400g osfp sr4 mm mpo12 optik qabul qiluvchi ishlab chiqaruvchilar, etkazib beruvchilar, zavod

Mutlaq maksimal reytinglar

Parametr	Belgi	Min	Maks	Birlik
Saqlash harorati	Ts	-40	85	.C
Ishlash tempizo'r	Yuqori	0	70	.C
Qarindosh Namlik (kondensatsiyalanmagan)	RH	15	85	%
Ta'minot kuchlanishi	Vcc	-0.5	3.6	V
Qabul qiluvchining shikastlanish chegarasi, boshiga Lane	PRdmg	5		dBm

Tavsiya etilgan ishlash shartlari

Parametr	Belgi	Min	Maks	Birlik
Ishlash qutisi haroratixususiyati	Yuqori	0	70	.C
Qarindosh Namlik (kondensatsiz)	RH	15	85	%
Quvvat manbai kuchlanishi	Vcc	3.135	3.465	V
Jami Quvvat iste'moli	Kompyuter	-	8	W
Ta'minot oqimi boshiga oxiri			2.55	A
Bit Baho	BR		425	Gbit/s
Elyaf uzunligi yoqilgan OM3 MMF			60	m
Elyaf uzunligi yoqilgan OM4 MMF			100	m
I2C Soat Chastotasi	0		400	kHz

Eslatmalar:

1. 3.465V ish kuchlanishi va korpusning 70 daraja harorati sharoitida

Transmitterning optik interfeysi

Parametr		Belgi	Min	Oddiy	Maks	Birlik
Har bir qator uchun maʼlumot uzatish tezligi		DR		53.125		GBd
Modulyatsiya formati			PAM4
Markaziy to'lqin uzunligi 1		λ	840	860	868	nm
RMS spektral kengligi		σ			0.6	nm
O'rtacha ishga tushirish quvvati, har bir qator		Pavg	-4.6		4	dBm
Optik quvvat OMA, har bir qator, maks		POMA	3.5			dBm
OMAouter, har bir qator min	maksimal (TECQ, TDECQ)<1.8 dB		maksimal [-2,6 , maksimal(TECQ,TECQ) –4,4]			dBm
OMAouter, har bir qator min	1,8 < maks (TECQ, TDECQ) < 4,4 dB		maksimal [-2,6 , maksimal(TECQ,TECQ) –4,4]			dBm
Transmitter va dispersiya ko'zini yopish (TDECQ), har bir qator		TDECQ			4.4	dB
PAM4 (TECQ) uchun transmitter ko'zini yopish, har bir qator		TECQ			4.4	dB
Yo'qolib ketish nisbati		ER	2.5			dB
Transmitter quvvati ekskursiyasi, har bir chiziq					2.3	dBm
Qaytish yo'qolishining optik bardoshliligi		ORLT			14	dB
TX uchun optik quvvat DISABLE					-30	dBm
O'ralgan oqimb2			19 um da 86% dan katta yoki unga teng 4,5 um da 30% dan kam yoki unga teng
O'ralgan oqimb2

Eslatmalar:

1. Amaldagi lazerning ishlashiga qarab belgilanadi.

2. IEC 61280-1-4 ga muvofiq A1a.2 yoki A1a.3 yoki A1a.4, 50 um tolaga oʻlchanadi.

Qabul qiluvchining optik interfeysi

Parametr		Belgi	Min	Oddiy	Maks	Birlik
Har bir qator uchun maʼlumot uzatish tezligi		BR		53.125		Gbd
Modulyatsiya formati			PAM4
Markaziy to'lqin uzunligi 1		λ	842	885	948	nm
Zarar chegarasi			5			dBm
O'rtacha qabul qilish quvvati, har bir chiziq			-6.4		4	dBm
Quvvatni qabul qilish, har bir qator (OMAouter)						dBm
Qabul qiluvchining aksi		Rr				dB
Qabul qiluvchining sezgirligi, har bir qator1			RS=maksimal (-4.6, TECQ –6.4)			dBm
Qabul qiluvchining sezgirligi, har bir chiziq					-2	dBm
Rx LOS	Tasdiqlash		-15			dBm
	Ta'kidlamaslik				-7.5	dBm
	Histerezis		0.5		5	dB

Eslatmalar:

1. Qabul qiluvchining sezgirligi informatsiondir va TECQ qiymatiga ega uzatuvchi uchun aniqlanadi.

Buyurtma haqida ma'lumot

Qism raqami	Tavsif

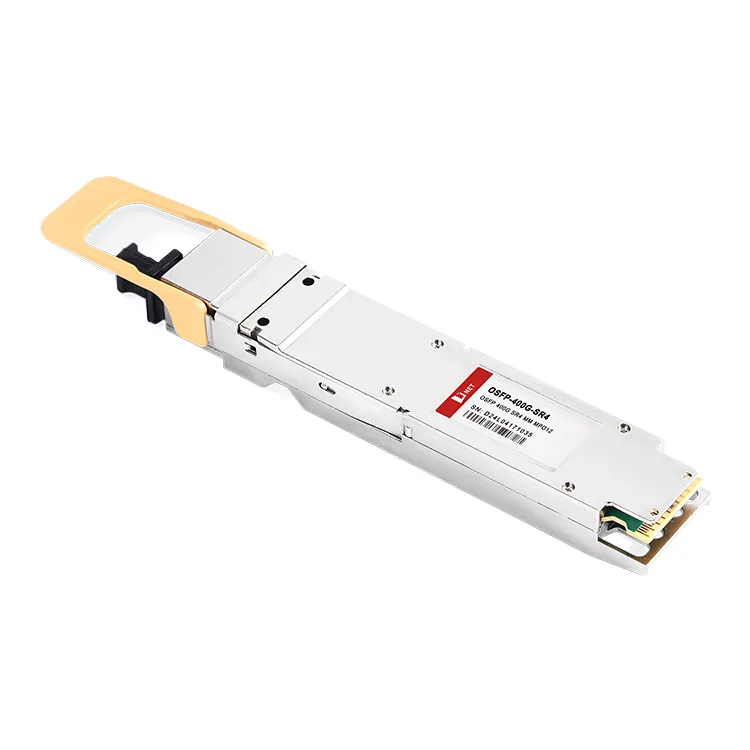

OSFP-400G-SR4	400G OSFP SR4,MPO12,100m, 850nm,MMF

TSS

Savol: 400G OSFP SR4 qanday ulagichlardan foydalanadi?

Javob: 400G OSFP SR4 MPO/MTP tolali ulagichlardan foydalanadi, bu esa yuqori zichlik va tezroq o'rnatish vaqtlarini taklif qiladi.

Savol: 400G OSFP SR4 qanday ma'lumotlar tezligini qo'llab-quvvatlaydi?

Javob: 400G OSFP SR4 400G Ethernet, 200G Ethernet va 100G Ethernet kabi maʼlumotlar uzatish tezligini qoʻllab-quvvatlashi mumkin. Bu uni ko'p qirrali qiladi va turli tarmoq talablariga moslashadi.
