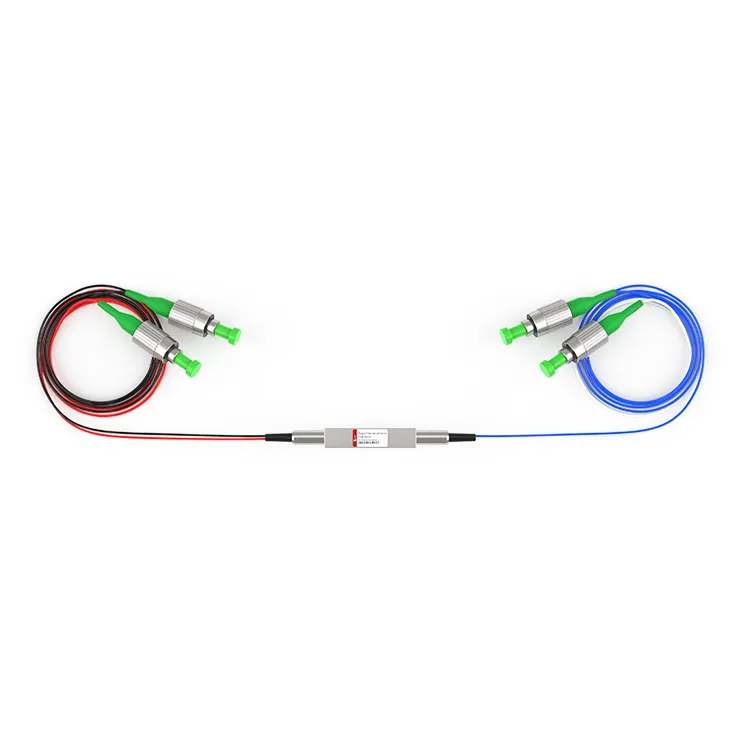

M2x2 Magneto-optik kalit

M2x2 Magneto-optik kalit
M2X2 Magneto-Optik kaliti mexanik bo'lmagan konfiguratsiyaga ega va elektr boshqaruv signallari bilan faollashtiriladi. Kalit o'rnatish yo'qotilishi past va 1,2 dB dan kam, bu optik signalning uzatish sifati va barqarorligini ta'minlaydi va optik aloqa tizimining ishlashini yaxshilaydi.

So'rov yuborish

Ta'rif

Texnik parametrlar

Mahsulot tafsilotlari

Magneto-Optik kaliti aerokosmik uskunalarda, tizim monitoringi va sezish tizimlarida juda barqaror qulflash rejimi va yuqori ishonchliligi bilan keng qo'llaniladi. D-NET - bu OEM xizmatlarini taqdim eta oladigan optik tolali aloqa uskunalari va qurilmalarini tadqiq qilish va ishlab chiqish, ishlab chiqarish va sotishga ixtisoslashgan zavod va magnit-optik kalitlar moslashtirilgan ishlab chiqarishni qo'llab-quvvatlashi mumkin.

Issiq teglar: m2x2 magnit-optik kalit, Xitoy m2x2 magnit-optik kaliti ishlab chiqaruvchilar, etkazib beruvchilar, zavod

Ishlash spetsifikatsiyalari

Parametrlar	Birlik	Texnik xususiyatlari
To'lqin uzunligi diapazoni	nm	1520 ~ 1580
Sinov to'lqin uzunligi	nm	1550
Qo'shishni yo'qotish^{1, 2}	dB	1,2 dan kam yoki teng
TDL	dB	0 dan kichik yoki unga teng.30
PDL	dB	0 dan kichik yoki unga teng.20
Yo'qotishlarni qaytarish	dB	50 dan katta yoki teng
O'zaro bog'lanish	dB	Ikki tomonlama 20 dan katta yoki teng
O'zaro bog'lanish	dB	Bir tomonlama 35 dan katta yoki teng
Takroriylik	dB	±0.01 dan kichik yoki unga teng
O'tish vaqti	Biz	100 dan kam yoki unga teng
Pulsning davomiyligi	Biz	200 dan katta yoki teng
Chidamlilik	Velosipedlar	10 milliarddan katta yoki unga teng
Kommutator turi	NA	Qulflash
Ishlash oqimi	mA	200 dan kam yoki teng
Maksimal optik quvvat	mVt	500 dan kam yoki unga teng
Ishlash harorati	daraja	-5 ~ +70
Saqlash harorati	daraja	-40 ~ +85
Hajmi	mm	(L)34.0×(W)7.5×(H)7.5 ±0.2

Eslatma
1. Xona haroratida va SOPda sinov.
2. Ulagichlar bundan mustasno, bir juft ulagich uchun 0.2dB.

Mexanik o'lchamlar (birlik: mm)

Elektr haydovchi

Funktsional diagramma

Buyurtma haqida ma'lumot

FSW-M2x2-□-□-□-□-□-□-□

- □

Kommutator turi

Elyaf turi

Kuchlanishi

To'lqin uzunligi

QuvurTuri

Elyaf Uzunlik

Ulagich

B: Ikki tomonlama

U: Bir tomonlama

SM: SM, 9/125

X: Boshqalar

2.5:

2.5V

5.0

5.0V

1550: 1550nm

X: Boshqalar

250: 250um

900: 900um

X: Boshqalar

05: 0,5m±5sm

10: 1,0m±5sm

X: Boshqalar

OO: Yo'q

FC: FC/PC

FA: FC/APC

SC: SC/PC

SA: SC/APC

LC: LC/PC

X: Boshqalar

TSS

Savol: M2X2 magnit-optik kaliti va boshqa optik kalitlar o'rtasidagi farq nima?

Javob: Magneto-optik kalit optik yo'lni almashtirishni sozlash uchun magnit maydondan foydalanadi va mexanik kalit yoki elektro-optik kalit kabi boshqa turdagi optik kalitlardan farqli ishlash printsipi va ishlashiga ega.

Savol: M2X2 magnit-optik kaliti ko'p rejimli ishlashni qo'llab-quvvatlaydimi?

Javob: 2X2 magneto-optik kalitlar odatda ko'p rejimli ishlashni qo'llab-quvvatlaydi, turli xil tolali uzatish talablari uchun mos keladi, D-NET magnit-optik kalitlari sozlashni qo'llab-quvvatlashi mumkin.
